Max. diamètre de balancement 1250 mm à colonne unique machine à tour CNC verticale VLK1250E
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | VLK1250E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $110,000.00/sets 1-2 sets |
| Détails d'emballage: | Palette |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Le type: | Verticale | Max. Longueur de la pièce (mm): | 1000 |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Max. Weight de l'objet (kilogrammes): | 5000 |
| Largeur du lit (mm): | 1010 millimètres | Puissance du moteur à broche ((kW): | 30 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 820 mm | Voyage (axe Z) (mm): | 650 millimètres |
| Précision de positionnement (mm): | ± 0.02 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.01 |
| Dimension ((L*W*H): | 4780 x 2570 x 4400 mm | Voltage: | Pour les véhicules à moteur électrique |
| Système de commande CNC: | Les produits | Les postes d'outillage: | 4 |
| Poids (kg): | 11000 | Garantie: | 1 année |
| Points clés de vente: | Fabrication souple | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| CNC ou non: | CNC | Diamètre de coupure maximal: | 1250 mm |
| Max. hauteur de la pièce à usiner: | Pour les véhicules à moteur | Max. Poids de la pièce à usiner: | 5 000 kg |
| diamètre de table de travail: | 1010mm | Vitesse de la broche: | 1.25 à 200 tours par minute |
| Capacité électrique: | 30 KVA | Système CNC: | Siemens 808d |
| Max. Swing Diameter (millimètres): | 1250 | Période de garantie: | 1 an |
| Condition: | Nouveau | Industrie concernée: | Magasins de matériau de construction, ateliers de réparations de machines |
| Emplacement de la salle d'exposition: | États-Unis, Italie, Allemagne, Mexique, Russie, Roumanie, Afrique du Sud, Australie | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Incidence, moteur, pompe, vitesse, PLC, récipient à pression, boîte de vitesse | Max. Longueur tournée (mm): | 1000 |
| Velocité maximale de la broche (rpm): | 200 tours par heure | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 251 |
| Port: | Port de Chine | ||
Description de produit

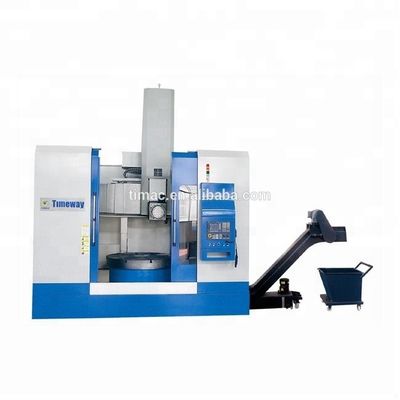

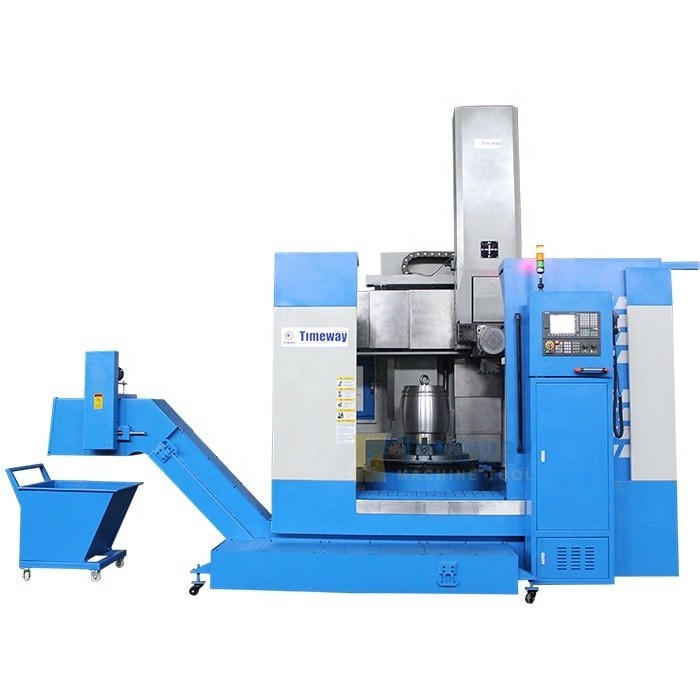

Le tour vertical CNC à colonne unique
Les données de l'échantillon sont fournies à l'échantillon.
Résumé de la machine
- La machine-outil est adaptée au traitement de pièces de travail irrégulières grandes et minces et lourdes; Aucune erreur de rondeur de la pièce en raison du poids d'inertie, assurez-vous que la précision de la rondeur de la pièce de travail.En raison du poids de la pièce, de sorte que la pièce et l'appareil peuvent assurer un temps de chargement et de déchargement de la pièce fermé et court et une stabilité.
- La colonne, le faisceau et la voie de guidage du bélier adoptent le broyage après éteinture, ont une résistance à l'usure supérieure et prolongent la durée de vie.atteindre des objectifs de protection de l'environnement.
Structure et caractéristiques

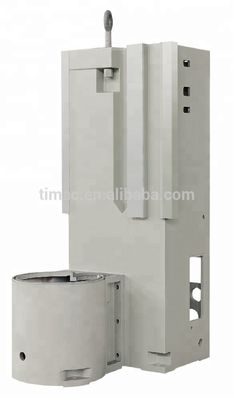

Colonne
| Colonne *La colonne adopte la conception d'optimisation de la structure de type boîte et un raffinement de disposition raisonnable, afin de réaliser la bonne stabilité thermique, une résistance élevée et une rigidité élevée.
Largeur de la voie de guidage de la colonne ((mm) VLK800E 1070 Le VLK1250E 1190 Le VLK1600E 1460 VLK2000E 1970 |

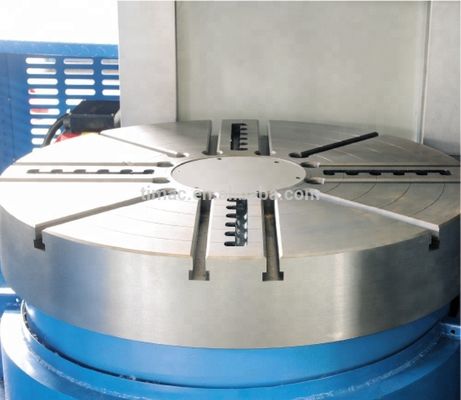

Tableau de travail

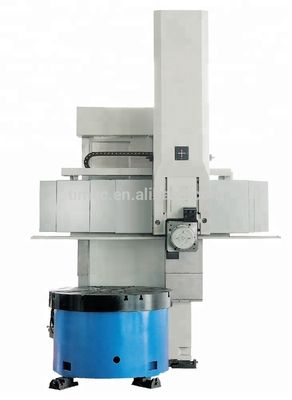

Unité de fuseau et poutre
Unité d'alimentation
L'alimentation horizontale ((X-axe) et verticale ((Z-axe) de la tige d'outil sont entraînées par un servo-moteur CA à travers la vis à bille entraînant le réducteur d'engrenages,le réducteur et la vis à travers la connexion d'attelage flexible, haute efficacité de transmission, faible erreur de transmission, haute précision de transmission.
Système de conduite principal
| Région de vitesse de la broche ((rpm)
| *La transmission principale adopte l'entraînement des engrenages, les engrenages adoptent un matériau de haute résistance et un processus de trempe et de meulage, de sorte qu'elle peut réaliser une force de coupe à grande vitesse, une précision et une vitesse de transmission élevées,et réduire les vibrations et le bruit de la transmission. *La transmission principale est contrôlée par un servo-moteur à broche horizontale, peut réaliser quatre changements de vitesse sans pas, elle convient au traitement de toutes les pièces de travail matérielles,pour réaliser le broche large changement de vitesse et grand couple de coupe lourde, répond à la découpe à basse vitesse et lourde pour une pièce de gros diamètre, et à la découpe à grande vitesse pour une pièce de petit diamètre. *Les gros engrenages adoptent de l'acier allié de haute qualité, grâce à un traitement de trempage et sont broyés par une machine de meulage d'engrenages de haute précision, afin de réduire le bruit du fonctionnement de la broche. |
Four Station électrique outil-post
1- Haute précision de positionnement, grande force de serrage, grande capacité de chargement, stable et fiable.
2Le support unique de coupe à queue de pigeon, un positionnement plus précis, une plus grande force de serrage.
Armoire électrique
1. armoire électrique placée directement à l'intérieur de la colonne, de sorte que la structure est plus compacte, économiser de l'espace. belle apparence, marquage du fil clair et complet, câblage et ordonné;La connexion de l'armoire électrique au lit adopter la connexion de câble spécial.
2L'armoire électrique est équipée d'un climatiseur, de sécurité et d'un régulateur standard, pour assurer la température constante du contrôleur, la stabilité du contrôleur.
Autres
Paramètre technique
| Spécification | Unité | VLK800E | VLK1250E | Le VLK1600E | VLK2000E | |
| Capacité | Max. diamètre de rotation | mm | 950 | 1250 | 1600 | 2000 |
| Diamètre de coupe max. | mm | 800 | 1250 | 1600 | 2000 | |
| Max. hauteur de la pièce à usiner | mm | 800 | 1000 | 1000 | 1250 | |
| Poids maximal de la pièce à usiner | en kg | 2000 | 5000 | 8000 | 12000 | |
| Tableau de travail | Puissance du moteur principal | kW | 22 | 22 | 30 | 37 |
| Diamètre de la table de travail | mm | 800 | 1010 | 1400 | 1800 | |
| Le couple maximal de la table de travail | Nom de l'organisme | 10 | 17.5 | 25 | 32 | |
| Plage de vitesses de la table de travail | Rpm | 2 à 320 | 1.25 à 200 | 1 à 160 | 4 à 125 | |
| Outil | Nombre de postes d'outillage | Je vous en prie. | 4 | 4 | 4 | 4 |
| section de la tige de l'outil outil de tournage externe | mm | 32*40 | 32*40 | 32*40 | 32*40 | |
| Type de direction |
| électrique | électrique | électrique | électrique | |
| Axe X/Z | Taille de vis à bille à axe X (dia.*screw pitch) Je vous en prie. | mm | 50 fois 10 | 50 fois 10 | 50 fois 10 | 50 fois 10 |
| Taille de vis à bille à axe Z (dia.*screw pitch) Je vous en prie. | mm | 50 fois 10 | 50 fois 10 | 50 fois 10 | 50 fois 10 | |
| Max. déplacement ((X/Z) | mm | -20-550/650 | -20-800/650 | -20 à 1030/800 | -20 à 1150/800 | |
| Plage d'alimentation ((X/Z) | mm | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | |
| Vitesse d'alimentation rapide | mm/min | 2000 | 2000 | 2000 | 2000 | |
| Autres | Système CNC |
| Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. |
| Le couple du servomoteur ((X/Z) | N.m. | 10 | 10 | 10 | 10 | |
| Capacité | Qua | 30 | 37 | 45 | 52 | |
| Poids net de la machine | en kg | 8500 | 11000 | 14500 | 18500 | |
| Dimension de la machine Je ne sais pas. | mm | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
Configuration standard
- Système de lubrification automatique
- Bouclier complètement fermé
- Armoire électrique avec climatisation
- Refroidisseur à huile de précision
- Les résultats de cette étude sont publiés dans le Bulletin de la Commission.
- Élimination automatique des puces (élimination des côtés)
Configuration facultative
- Système CNC SIEMENS 828D
- Système CNC FANUC 0i-mate TD
- Armature spéciale
Puissance/couple du fuseau
Dimension de la machine
| Modèle | Longueur ((L) | Largeur (B) | Taille ((H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| Le VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
