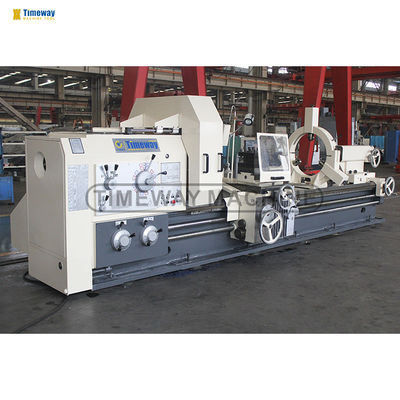

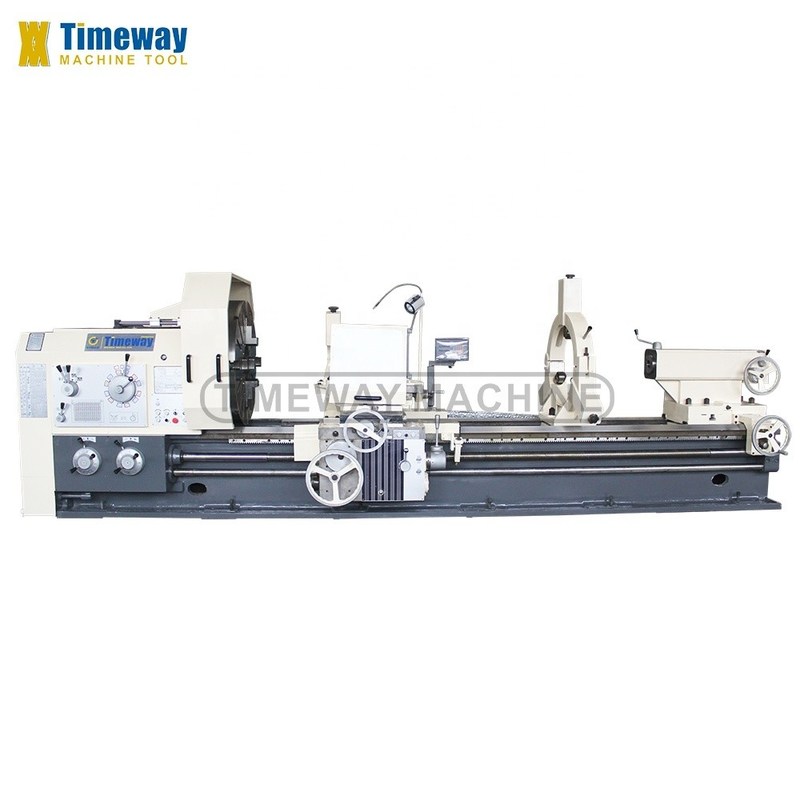

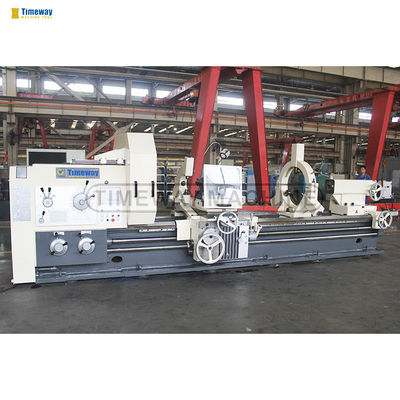

Structure en une seule pièce 1000 mm Lit intégré Type Lit plat Tourneuse à 4000 mm Voyage sur axe Z
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le numéro de série est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $32,999.00/sets >=1 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 500 ensembles par an |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 4000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 755 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 22 |
| Voltage: | 220V/380V/400V | Dimension ((L*W*H): | 7100 x 2150 x 1700 mm |
| Poids (kg): | 11000 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Type de commercialisation: | Produit chaud 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Structure de la machine: | vêtement une pièce |
| Type de guidage: | Type plat en V | Taille de la broche: | Pour les véhicules à moteur |
| Oscillation au-dessus de lit: | Pour les véhicules à moteur | Oscillation au-dessus de glissière croisée: | 615mm |
| Voyage à l'axe X: | 520mm | Voyage d'axe des z: | Pour les véhicules à moteur |
| Voyage entre le poste d'outil et le poste supérieur: | 300 mm | Taille de la section d'outil: | 45X45mm |
| Angle de pivotement du poteau d'outil: | 90° | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Industrie concernée: | Ventes au détail, travaux de construction |
| Emplacement de la salle d'exposition: | Canada, Turquie, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Arabie saoudite, | Composants de base: | Résistant à l'humidité |
| Max. Longueur tournée (mm): | 3800 millimètre | Année: | 2020 |
Description de produit
Description des produits
Caractéristiques:
* Ce tour horizontal de série est adapté au traitement de pièces de grande et moyenne taille de pièces moulées, d'aciers et de non ferreux
Il peut tourner cercle extérieur, trou intérieur, face d'extrémité, rainures, forage, perçage et nidification et peut tourner divers internes
et fils extérieurs, tels que les fils métriques, pouces, modules et diamétraux.
* La machine a un corps solide, une rigidité forte, une puissance élevée, une large plage de vitesses et est capable de
coupe; une fois terminée, l'erreur de rondeur n'est pas supérieure à 0,01 mm, l'erreur de degré cylindrique n'est pas supérieure à 0,03 mm dans la longueur de mesure de 300 mm.
* Le lit est constitué d'un lit structural en fonte, les côtes intérieures présentant une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.

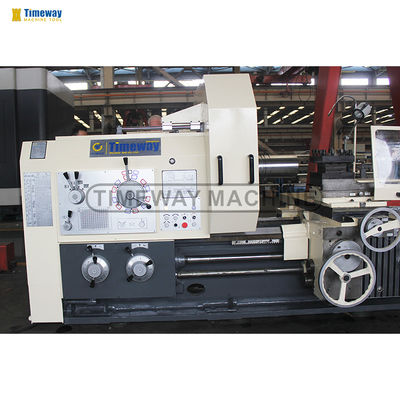

* Le roulement de broche de la machine adopte des produits de marque célèbre. La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermiqueL'extrémité avant de l'arbre principal adopte une structure à trois supports constituée d'un roulement à billes angulaire à contact à deux rangées,amélioration de la précision et de la rigiditéLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
* Le lit à une pièce de haute rigidité avec une envergure de 755 mm assure une grande stabilité et une grande précision de la machine, et la capacité de charge entre les centres peut atteindre 6000 kg,et 8000 kg en option.
* Le diamètre standard de la broche à travers le trou est de Φ130 mm, et adoptez le type de connexion de nez de broche A2-15, la précision de débit de la broche est meilleure.
* La machine peut être utilisée pour couper la surface conique courte par le poteau d'outil supérieur, et la surface conique longue peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale ensemble.
* Haute puissance, haute rigidité et large plage de vitesses pour une coupe rapide et puissante, plage de vitesses de 3,15 à 315 tr/min avec 33 vitesses.
* Selon les besoins d'usinage, les clients peuvent choisir des pièces de rechange électriques, réduire l'intensité de travail des opérateurs et améliorer l'efficacité du travail.
* Ce tour horizontal de série est adapté au traitement de pièces de grande et moyenne taille de pièces moulées, d'aciers et de non ferreux
Il peut tourner cercle extérieur, trou intérieur, face d'extrémité, rainures, forage, perçage et nidification et peut tourner divers internes
et fils extérieurs, tels que les fils métriques, pouces, modules et diamétraux.
* La machine a un corps solide, une rigidité forte, une puissance élevée, une large plage de vitesses et est capable de
coupe; une fois terminée, l'erreur de rondeur n'est pas supérieure à 0,01 mm, l'erreur de degré cylindrique n'est pas supérieure à 0,03 mm dans la longueur de mesure de 300 mm.
* Le lit est constitué d'un lit structural en fonte, les côtes intérieures présentant une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.
* Le roulement de broche de la machine adopte des produits de marque célèbre. La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermiqueL'extrémité avant de l'arbre principal adopte une structure à trois supports constituée d'un roulement à billes angulaire à contact à deux rangées,amélioration de la précision et de la rigiditéLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
* Le lit à une pièce de haute rigidité avec une envergure de 755 mm assure une grande stabilité et une grande précision de la machine, et la capacité de charge entre les centres peut atteindre 6000 kg,et 8000 kg en option.
* Le diamètre standard de la broche à travers le trou est de Φ130 mm, et adoptez le type de connexion de nez de broche A2-15, la précision de débit de la broche est meilleure.
* La machine peut être utilisée pour couper la surface conique courte par le poteau d'outil supérieur, et la surface conique longue peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale ensemble.
* Haute puissance, haute rigidité et large plage de vitesses pour une coupe rapide et puissante, plage de vitesses de 3,15 à 315 tr/min avec 33 vitesses.
* Selon les besoins d'usinage, les clients peuvent choisir des pièces de rechange électriques, réduire l'intensité de travail des opérateurs et améliorer l'efficacité du travail.
Spécification | Unité | Le numéro de série est le suivant: |
Max, tourne-toi sur le lit. | mm | 1000 |
Max. bascule sur le glissement croisé | mm | 615 |
Distance entre les centres | mm | Le montant de l'aide est calculé en fonction de la valeur de l'aide. |
Max. longueur de virage | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. |
Largeur du lit | mm | 755 |
Capacité de chargement | en kg | 6000 (option: 8000) |
Nose à broche | - | A2 à 15 (8xM22) |
Parcours à fente | mm | 130 |
Tone de la broche | - | Mesure 140 |
Plage de vitesse de la broche | Rpm | À l'avant: 3.15-315, CW: 3.5-291 |
Pas de vitesse de la broche | étapes | En avant: 21, en arrière: 12 |
Types d'aliments pour animaux dans l'axe X/Z | espèces | 56/56 |
Plage d'aliments | mm | Légendaire: 0,1-12; croisée: 0,05-6; outil supérieur: 0,025-3 |
Plage de fils métriques (espèces) | mm | 1 à 120 (44) |
Réseau de fils de pouces (espèces) | Le TPI | 28-1/4 (31) |
Variété de fils de modules (espèces) | MP | 0.5 à 60 (45) |
Faisceau de fils diamétraux (espèces) | DP | Les produits de la catégorie 1 |
Distance entre le centre de la broche et la base de l'outil | mm | 48 |
Angle de pivotement du poteau d'outil | - Je ne sais pas. | ± 90° |
Voyage en glissement croisé | mm | 520 |
Le déplacement de la diapositive supérieure | mm | 300 |
Taille de la section d'outil | mm | 45x45 |
Vitesse d'alimentation rapide | mm/min | Légendaire: 3740; Croix: 1870; Pointe d'outil supérieure: 935 |

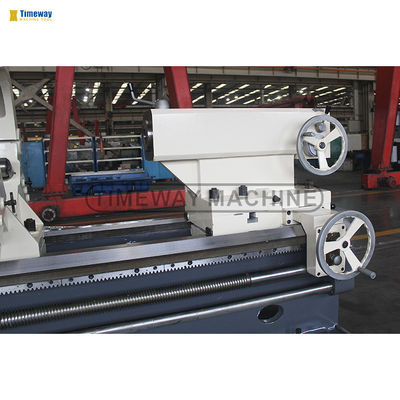

Diamètre de la plume de la queue | mm | 160 |
Voyage par plumes de queue | mm | 300 |
Plumes coniques de la queue | - | MT6 |
Puissance du moteur principal | kW | 22 |
Longueur de la machine | mm | Le montant de l'aide est fixé à la valeur de l'aide. |
Largeur de la machine | mm | 2150 |
Hauteur de la machine | mm | 1700 |
· à 4 mâchoires indépendante · repos constant (longueur supérieure à 3 M) · Suivre le repos (longueur supérieure à 3 M) · Résistant à la traction manuelle · Centre mort de l'écorce · poste d'outillage à 4 stations · Système de refroidissement · Lampe de travail · Outils et boîte à outils · Coude et boulons de nivellement · Manuel d'utilisation (anglais) | · Plaque faciale · Indicateur numérique à 2 ou 3 axes · Garde de chuck · Garde trop postée · Résistant aux éclaboussures arrière · Postes d'outils à changement rapide · Appareil de broyage |
