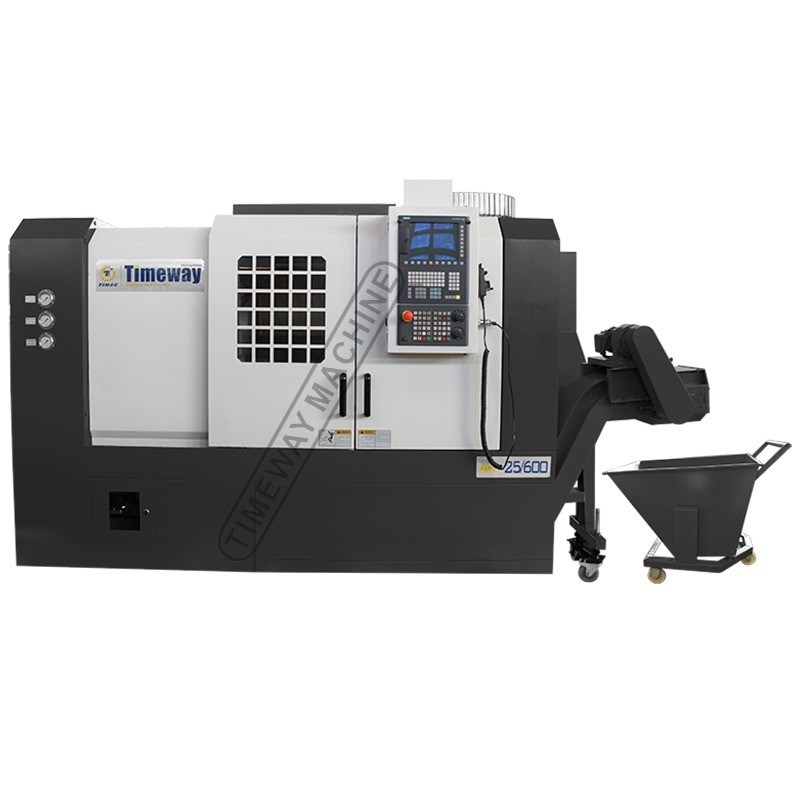

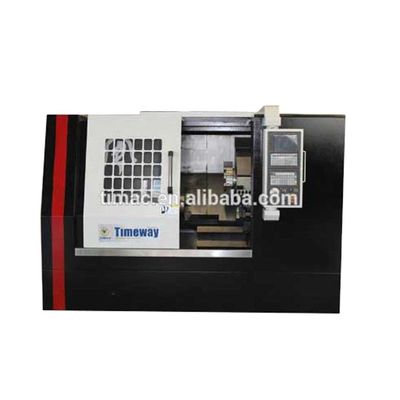

Le tour CNC à lit incliné de 500 mm abordable avec 210 mm axis X Voyage Choix économique
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timac |
| Numéro de modèle: | Un AKJ-25 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $40,000.00/sets 1-2 sets |
| Détails d'emballage: | Casques en bois (fumigés) |
| Capacité d'approvisionnement: | 50 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 600 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Taux de charge moyen |
| Largeur du lit (mm): | 500 mm | Puissance du moteur à broche ((kW): | 15 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 210 millimètres | Voyage (axe Z) (mm): | 550 mm |
| Précision de positionnement (mm): | ±0,002 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.003 |
| Dimension ((L*W*H): | Pour les pièces détachées: | Voltage: | Selon les besoins |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 8 |
| Poids (kg): | 3700 | Garantie: | 1 année |
| Points clés de vente: | Économie d'énergie | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Type de machine: | CNC | Oscillation au-dessus de lit: | 500 mm |
| Vitesse de la broche: | Pour les véhicules à moteur à combustion | Max. tourner dia. sur le wagon: | 270mm |
| Max. Bar Capacity: | 51 mm | Max. longueur de rotation: | 530mm |
| Distance entre les centres: | 600 mm | Voyage à l'axe X: | 210mm |
| Voyage par axe Z: | 550 mm | Warrany: | 1 année |
| Condition: | Nouveau | Industrie concernée: | Restaurants, usages domestiques, commerce de détail, magasins de vêtements |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Mexique, Espagne, Afrique du Sud, Australie | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Moteur, moteur | Max. Longueur tournée (mm): | 530 |
| Année: | 2022 | Velocité maximale de la broche (rpm): | 2500 r.p.m |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 62 | Port: | Port de Tianjin |
Description de produit
Le tour CNC à pleine fonction
Caractéristiques:
1- Je ne sais pas.Le tour CNC à pleine fonction économiqueest une machine-outil CNC à boucle semi-fermée adaptée à tourner divers arbres complexes,
pièces de travail à manches et disques, telles que le tournage de cylindres internes et externes, de circoncirculations coniques et autres
la surface ainsi que divers fils métriques, pouces, modulaires et diamétraux;
2Ils peuvent également être utilisés pour l'ouverture des rainures d'huile et des chemins de fer, la fixation des extrémités, le rainurage et la camérisation, etc.
3La construction unique développée en utilisant des techniques FEA pour fournir une rigidité maximale dans les conditions de coupe les plus lourdes;
4La précision d'usinage est d'environ IT5~IT6, et la rugosité de surface est d'environ Ra0.4um pour la découpe des métaux non ferreux et
Ra0,8um pour les métaux ferreux;
5Il est particulièrement adapté à l'usinage de pièces de travail de haute précision et est également largement utilisé pour l'usinage de pièces en lots.
dans les domaines de l'automobile, de la moto, des chemins de fer, de l'aéronautique, des appareils électroménagers, des roulements, du matériel, etc.
Paramètre:
| Spécification | Unité | Un AKJ-25 | |
| Capacité | Passez-vous sur le lit. | mm | 500 |
|
| Max. Je tourne le dia. | mm | 370 |
|
| Max. tourner dia. sur le wagon | mm | 270 |
|
| Max. longueur de virage | mm | 530 |
|
| Distance entre les centres | mm | 600 |
|
| Capacité maximale des barres | mm | 51 |
| Voyage et alimentation | Voyage par axe X | mm | 210 |
|
| Servo-moteur à axe X | kW | 1.2 |
|
| Le couple du servomoteur à axe X | Nm | 7 |
|
| Voyage par axe Z | mm | 550 |
|
| Servo-moteur à axe Z | kW | 1.4 |
|
| Le couple du servo-moteur à axe Z | Nm | 11 |
|
| Traversée rapide (X- etZ- axes) | M/min | Je vous en prie. |
| Le moulin à rouleaux | Vitesse du fuseau | Rpm | 2500 |
|
| Nose à broche |
| A2 à 6 |
|
| Taille de la prise | pouces | 8 pouces |
|
| Les éclaboussures | mm | 62 |
|
| Moteur à broche principale | kW | 15 |
| Tourelle | Nombre de stations |
| 8 |
|
| Taille de la tige de l'outil | mm | 25 × 25 |
|
| Un jour de couteau de bar ennuyeux. | mm | 40 |
| Le stock de queue | Max. déplacement | mm | 380 |
|
| Je vous en prie. | mm | 85 |
|
| Voyage par plumes | mm | 100 |
|
| Trou conique de la plume |
| MT-5 |
| Autres | Poids de la machine | en kg | 3700 |
|
| Hauteur de la machine | mm | 1810 |
|
| Espace au sol (L×W) | mm | 2555 × 1490 |
*** Accessoires de série:

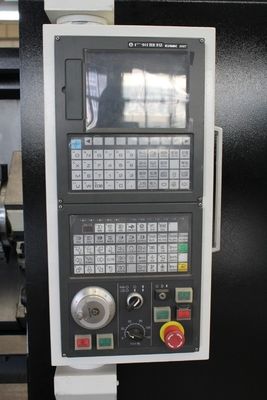

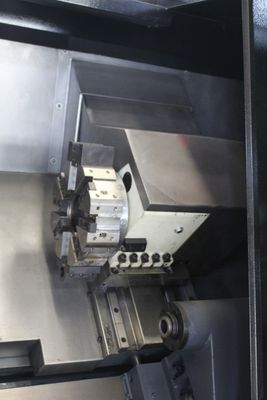

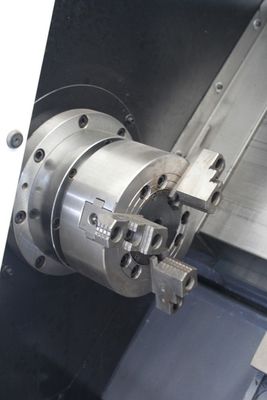

FANUC 0i régulateur TD; servo-moteur principal FANUC, servo-moteur d'alimentation de type FANUC pour les deux axes X,Z;8Je ne sais pas.hhydrauliquesolideJe suis Chuck.; 8 stations hhydrauliqueTurret d'outillage; Résistance hydraulique; Unité de lubrification automatique; Système de refroidissement; Outils généraux; Transporteur automatique de copeaux; Manua opérationnelleJe...(édition anglaise).
