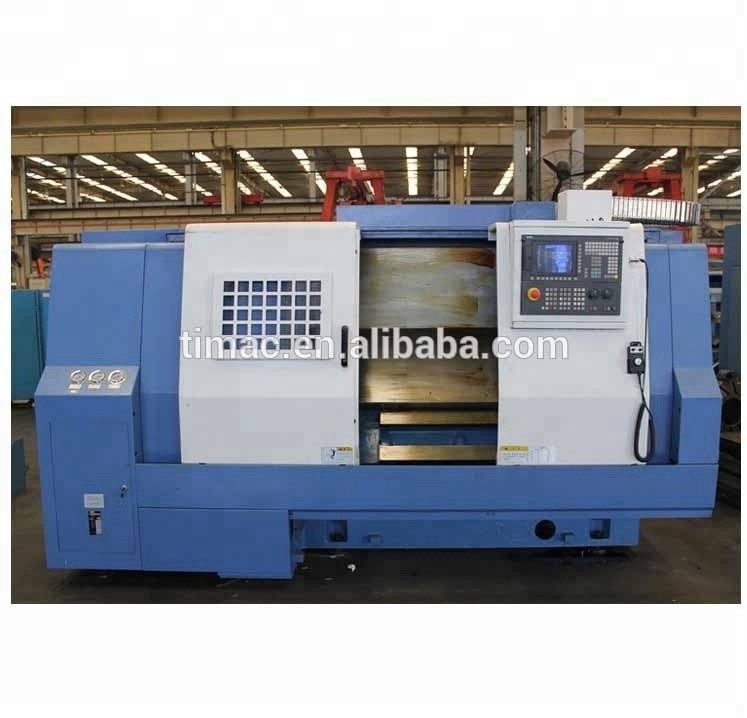

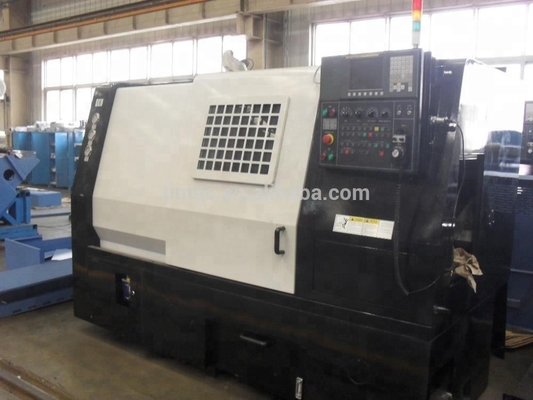

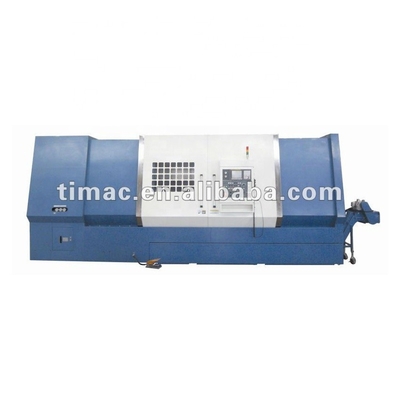

FANUC à double fuseau à lit incliné tour CNC AK-25 avec 12 postes d'outillage
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Certification: | ISO9001; CE |
| Numéro de modèle: | Un AK-25 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $53,000.00/sets 1-2 sets |
| Détails d'emballage: | Casques en bois (fumigés) |
| Capacité d'approvisionnement: | 50 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Une charge lourde |
| Largeur du lit (mm): | 180 millimètres | Puissance du moteur à broche ((kW): | 30 |
| Nombre de broches: | Deux jumeaux | Nombre d'axes: | 3 |
| Voyage (axe X): | 230 millimètres | Voyage (axe Z) (mm): | 2965 mm |
| Précision de positionnement (mm): | 00,01 mm | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0,007 |
| Dimension ((L*W*H): | Pour les pièces détachées: | Voltage: | Selon les besoins |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 12 |
| Poids (kg): | 4500 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| CNC ou non: | CNC | Grade automatique: | Automatique |
| Service après-vente fourni: | Assistance en ligne | Le tour CNC: | Des machines-outils |
| Max. Swing Diameter: | 520mm | Le poids: | 4500/5000 kg |
| Puissance (w): | 30 kW | Warrany: | 1 année |
| Max. Length d'objet: | 3 000 mm | Condition: | Nouveau |
| Industrie concernée: | Entrepôts de matériaux de construction, usines de fabrication, autres | Emplacement de la salle d'exposition: | France, Pérou, Russie, Thaïlande, Malaisie |
| Type de commercialisation: | Autres | Composants de base: | Incidence, moteur, vitesse, boîte de vitesse |
| Max. Longueur tournée (mm): | 1905 | Année: | 2022 |
| Velocité maximale de la broche (rpm): | 3500 r.p.m | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 87 |
| Port: | Port de Tianjin | ||
Description de produit
Le tour CNC à pleine fonction
Caractéristique:
1. Machines à tour CNC universelles
2. Machine CNC à boucle semi-fermé
3. Centre de tournage CNC avec axe C
4. Le tour CNC de type lit incliné
Paramètre:
| Spécification | Unité | Un AK-25 | Un AK-35 |
| Passez-vous sur le lit. | mm | 520 | 660 |
| Max. Je tourne le dia. | mm | 420 | 550 |
| Max. Je fais tourner la voiture. | mm | 360 | 420 |
| Durée maximale de rotation | mm | Le numéro d'immatriculation est le numéro de série 530/905/1405/1905. | Les États membres doivent respecter les dispositions suivantes: |
| Distance entre les centres | mm | 625/1000/1500/2000: les États membres | 890/1640/2000/3000 |
| Capacité max.bar | mm | 70 | 80 |
| Voyage par axe X | mm | 230 | 305 |
| Voyage par axe Z | mm | Les États membres doivent: | Les États membres doivent fournir les informations suivantes: |
| Traversement rapide (axes x et z) | M/min | 12.0/15 | 12.0/15 |
| Coupe d'alimentation ((axe x et z) | mm/min | 5000 | 5000 |
| Alimentation à la main ((axe x et z) | mm/min | 1260 | 1260 |
| Vitesse du fuseau | Rpm | 35 à 3500 | 25 à 2500 |
| Nose à broche | mm | A2 à 8 | A2 à 8 |

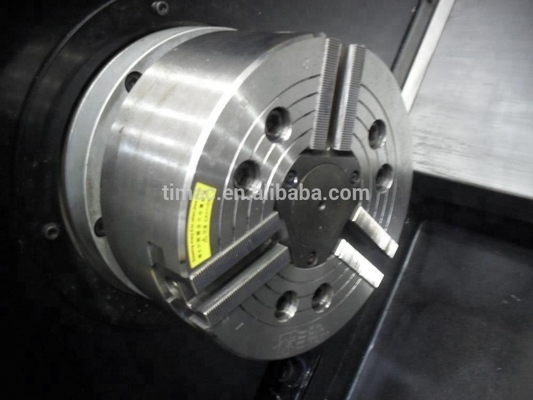

| Taille de la prise | pouces | 10 pouces | 12 pouces |
| Le roulement de l'extrémité avant de la broche (dia) | mm | 130 | 160 |
| Dépouillement par broche (dia) | mm | 87 | 92 |
| Nombre de stations |
| 12 | 12 |
| Temps d'indexation | s | 1 | 1 |
| Taille de la tige de l'outil | mm | 25 × 25 | 25 × 25 |
| Une journée ennuyeuse au bar. | mm | 40 | 50 |
| Moteur à broche principale | kW | 18.5 / 15 | Je vous en prie. |
| Servo-moteur à axe X | kW | 1.6 | 3 |
| Servo-moteur à axe Z | kW | 3 | 4 |
| Maximum de déplacement du stock | mm | 490/865/1365/1865 Les États membres | Les produits de l'annexe II ne sont pas soumis à la présente directive. |
| D'une plume de queue | mm | 85 | 110 |
| Voyage du stock de queue | mm | 80 | 100 |
| Trou conique de la plume du queue |
| MT-5 | MT-5 |
| Le pouvoir | kW | 30 | 46 |
| Poids de la machine | en kg | Le montant de l'aide est fixé à la valeur de l'aide. | Le montant de l'aide est calculé en fonction des coûts. |
| Espace au sol |
| Pour le calcul de l'échantillon, on utilise les valeurs Le nombre d'équipements utilisés est le suivant: | 3620 × 1820, 4725 × 1840, 5825 × 1900, 7000 × 2200 |
| Accuracité de positionnement sur l'axe X R | mm | 0.01 | 0.01 |
| Accuracité de positionnement sur l'axe X B | mm | 0.012 | 0.012 |
| Accuracité de positionnement de l'axe X A | mm | 0.025 | 0.025 |
| Accuracité de positionnement de l'axe Z R | mm | 0.007 | 0.007 |
| Accuracité de positionnement de l'axe Z B | mm | 0.006 | 0.006 |
| Accuracité de positionnement de l'axe Z A | mm | 0.016 | 0.016 |
*** Accessoires de série:
Système CNC FANUC 0i TD, Système de refroidissement, Système hydraulique, Lumière de travail standard, Protection contre les éclaboussures de puces complète, Lumière de fonctionnementFonction de l'axe C (série M), tourelle motorisée (série M), broche à doigts (série M), un ensemble de kits d'outils, documents techniques.
*** Accessoires optionnels:
Un convoyeur à puces, un seau à puces, un dispositif d'outillage, un rouleau hydraulique, un support de programmation, une porte automatique, un repos hydraulique.
* Le tour CNC à lit incliné de type économique de la série AKJ-15, AKJ-25
* Le tour CNC à lit incliné de la série AK-15B
* Le tour CNC à lit incliné de la série AK-25
* AK-15M, AK-25M Sereies Centre de tournage CNC (avec axe C)
* Le tour CNC à double fuseau AK-25DS
Le paquet:Palette en bois et couvercle en plastique (norme)
ou boîtier en contreplaqué (facultatif)
Taille de l'emballage:
Une pièce dans une caisse: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
