Max. Diamètre de balancement de 440 mm Centre de tournage CNC à broche unique avec capacité d'usinage
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Un AK-15 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $85,000.00/sets 1-9 sets |
| Détails d'emballage: | dans un boîtier en bois (peut être fumigé) ou en contreplaqué |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 600 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Taux de charge moyen |
| Largeur du lit (mm): | 400 millimètres | Puissance du moteur à broche ((kW): | 25 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 180 millimètres | Voyage (axe Z) (mm): | 480 millimètres |
| Précision de positionnement (mm): | 0,025 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0.01 |
| Dimension ((L*W*H): | Comme Requst | Voltage: | Selon la demande du client |
| Les postes d'outillage: | 8 | Poids (kg): | 2130 |
| Garantie: | 1 année | Points clés de vente: | Multifonctionnel |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | CNC |
| Grade automatique: | Automatique | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Longueur maximale de la pièce: | 600 | Puissance (w): | comme modèle |
| Max. Swing Diameter: | 440mm | Le poids: | en tant que tableau |
| Traversez le chemin du retour: | 210mm | Voyage longitudinal (Z): | 480mm |
| Trou d'axe: | 62 mm | Condition: | Nouveau |
| Industrie concernée: | Ventes de vêtements, de matériaux de construction, usine de fabrication, commerce de détail, énergie | Emplacement de la salle d'exposition: | Canada, États-Unis, Allemagne |
| Type de commercialisation: | Produit ordinaire | Composants de base: | Incidence, moteur, moteur |
| Velocité maximale de la broche (rpm): | 4500 r.p.m | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 62 |
| Max. Longueur tournée (mm): | 600 | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:
1.Ce centre de tournage CNC est une boucle semi-fermé CNC machines-outils adaptés pour tourner divers faisceau compliqué, manche et disque comme
pièces de travail, telles que le tournage de surfaces cylindriques, coniques et autres de circonférence interne et externe, ainsi que de diverses
fils métriques, pouces, modulaires et diamétraux;
2Ils peuvent également être utilisés pour les rainures d'huile et les chemins de fer, l'ouverture, l'extrémité, le rainurage et le chanfreinage, etc.
3Outre les applications de tournage, le centre de tournage à grande vitesse et à haute efficacité peut également
être utilisé pour le forage et le fraisage de diverses pièces d'usinage complexes par son mouvement combiné X/Z/C à 3 axes;

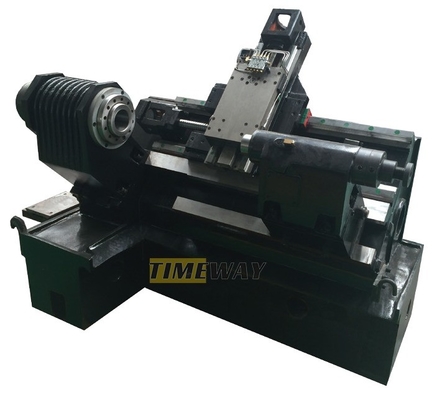

4La construction unique développée en utilisant des techniques FEA pour fournir une rigidité maximale dans les conditions de coupe les plus difficiles;
5La précision d'usinage est d'environ IT5~IT6, et la rugosité de surface est d'environ Ra0.4um pour la découpe des métaux non ferreux et Ra0.8um pour les métaux non ferreux.
pour les métaux ferreux;
6Il est particulièrement adapté à l'usinage de pièces de travail de haute précision et est également largement utilisé pour l'usinage de pièces en lots.
dans les domaines de l'automobile, de la moto, des chemins de fer, de l'aéronautique, des appareils électroménagers, des roulements, du matériel, etc.
1.Ce centre de tournage CNC est une boucle semi-fermé CNC machines-outils adaptés pour tourner divers faisceau compliqué, manche et disque comme
pièces de travail, telles que le tournage de surfaces cylindriques, coniques et autres de circonférence interne et externe, ainsi que de diverses
fils métriques, pouces, modulaires et diamétraux;
2Ils peuvent également être utilisés pour les rainures d'huile et les chemins de fer, l'ouverture, l'extrémité, le rainurage et le chanfreinage, etc.
3Outre les applications de tournage, le centre de tournage à grande vitesse et à haute efficacité peut également
être utilisé pour le forage et le fraisage de diverses pièces d'usinage complexes par son mouvement combiné X/Z/C à 3 axes;
4La construction unique développée en utilisant des techniques FEA pour fournir une rigidité maximale dans les conditions de coupe les plus difficiles;
5La précision d'usinage est d'environ IT5~IT6, et la rugosité de surface est d'environ Ra0.4um pour la découpe des métaux non ferreux et Ra0.8um pour les métaux non ferreux.
pour les métaux ferreux;
6Il est particulièrement adapté à l'usinage de pièces de travail de haute précision et est également largement utilisé pour l'usinage de pièces en lots.
dans les domaines de l'automobile, de la moto, des chemins de fer, de l'aéronautique, des appareils électroménagers, des roulements, du matériel, etc.
Spécification | Unité | Un AK-15 | Un AK-25M | Un AK-35M | ||
Max, tourne-toi sur le lit. | mm | 440 | 520 | 660 | ||
Max. Je fais tourner le dia. | mm | 300 | 420 | 550 | ||
Durée maximale de rotation | mm | 450 | 530/905 | 780 à 1530 | ||
Vitesse d'alimentation rapide dans l'axe X | M/min | 20 | 12 | 12 | ||
Vitesse d'alimentation rapide en axe Z | M/min | 24 | 15 | 15 | ||
Plage de vitesse de la broche | Rpm | 50 à 4500 | 35 à 3500 | 25 à 2500 | ||
Nose à broche | A2 à 6 | A2 à 8 | ||||
Taille de la broche | 8 pouces | 10 pouces | 12 pouces | |||
Le roulement de l'extrémité avant de la broche (dia) | mm | 100 | 130 | 160 | ||
Le forage par broche (dia) | mm | 62 | 87 | 92 | ||
Indication de l'axe C (unité supplémentaire) | 0.001 | |||||
Nombre de stations | 8 | 12 | ||||
Temps d'indexation | s | 0.58 | 0.4 | 1 | ||
Taille de la tige de l'outil | mm | 25 × 25 | ||||
Un jour de couteau de bar ennuyeux. | mm | 40 | 50 | |||
Vitesse de l'outil | Rpm | 40 à 4000 | ||||
Moteur à broche principale | kW | 9.0/11 | 18.5 / 15 | Je vous en prie. | ||
Servo-moteur à axe X | kW | 1.6 | 3 | |||
Servo-moteur à axe Z | kW | 3 | 4 | |||
Moteur d'entraînement d'outil | kW | A3/10000i | ||||
Max. déplacement de l'écorce | mm | 460 | 490/865 | 760/1500 | ||
Dia. de plumes de queue | mm | 80 | 85 | 110 | ||
Voyage du stock de queue | mm | 130 | 80 | 100 | ||
Plumes de fourrure | MT-4 | MT-5 | ||||
Capacité du liquide de refroidissement | L | 200 | 200/230 | 200/250 | ||
Puissance totale | kW | 25 | 38 | 46 | ||
Précision du positionnement sur l'axe X | mm | 0.025 | ||||
La précision de positionnement de la répétabilité sur l'axe X | mm | 0.01 | ||||
Warp inverse sur axe X | mm | 0.012 | ||||
Précision de positionnement de l'axe Z | mm | 0.016 | ||||
Précision de répétabilité de l'axe Z | mm | 0.007 | ||||
Warp inverse de l'axe Z | mm | 0.006 | ||||
Commentaires des clients
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
