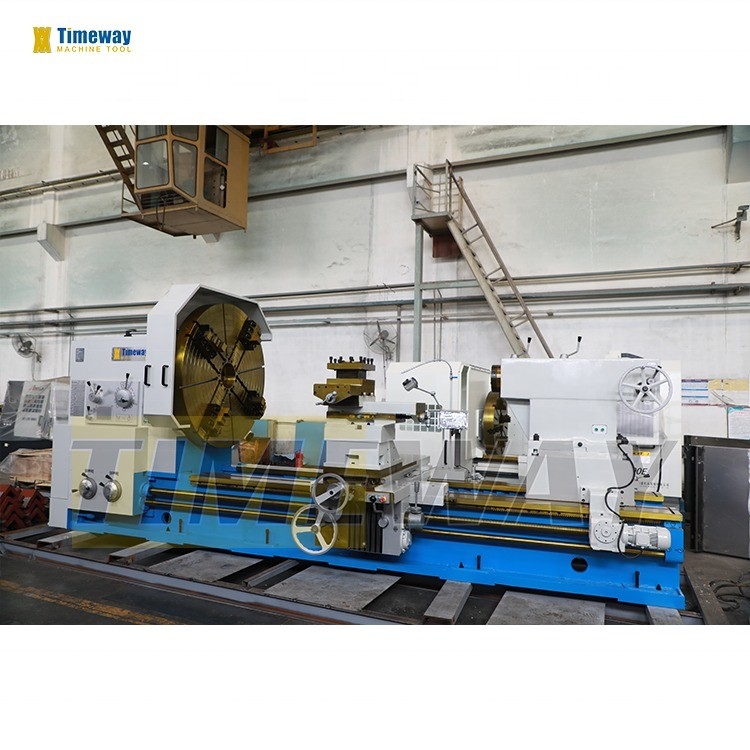

Tornes semi-automatiques à roulement de charge de haute précision de 6000 kg pour tour horizontale
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le numéro de série est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $60,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 5000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 755 |
| Le type: | Légères | Voltage: | 220 V à 460 V |
| Dimension ((L*W*H): | 8100 x 2150 x 1825 mm | Poids (kg): | 14000 KG |
| Garantie: | 1 année | Points clés de vente: | Rigidité élevée |
| Type de commercialisation: | Produit chaud 2021 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Max. Weight de l'objet (kilogrammes): | 6000 | Taper à fuseau: | Mesure 140 |
| Le couple de coupe: | 0 N.m. | Vitesse d'alimentation rapide ((mm/min): | 0 à 3740 mm/min |
| Vitesse d'alimentation (mm/min): | 0 à 1870 mm/min | Les postes d'outillage: | 8, 4, 6, 12 |
| Précision de travail: | IT6 | Roughness de la surface: | Ra1,6um |
| La distance entre les surfaces de raccordement: | Moins de 0,04 mm | Le niveau de Tornos: | Moins de 0,04/1000 mm |
| Oscillation maximale au-dessus de lit: | 1250 mm | Glissière de croix de Max. Swing Over: | 865MM |
| Porteur de charge: | 6 000 kg | Vitesse d'alimentation rapide longitudinale: | 3740 mm/min |
| Vitesse d'alimentation rapide croisée: | 1870 mm/min | Vitesse d'alimentation rapide maximale du poste d'outil: | 935 mm/min |
Description de produit
Description des produits
CaractéristiquesLe texte est le suivant:
Le tour horizontal est adapté au traitement de pièces de grande taille de pièces moulées, d'aciers et de métaux non ferreux.et peut tourner métrique divers fils internes et externesStructure mûre: la machine-outil est solide, rigide, à haute puissance, à large plage de vitesses et capable de couper à grande vitesse et avec une grande puissance;Une fois terminé, l'erreur de rondeur n'est pas supérieure à 0,015 mm, l'erreur de degré du cylindre n'est pas supérieure à 0,05 mm dans la longueur de mesure de 300 mm. Lit très rigide: Le lit est constitué d'un lit structural en fonte.Les côtes intérieures ont une disposition raisonnable et une rigidité élevéeDans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée,et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition d'un ramper à basse vitesse.Haute rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbres.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseauPour réduire la déformation thermique, la tête de roulement est lubrifiée par un cycle de bain d'huile.Améliorer la précision et augmenter la rigiditéLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.la précision de débit de la broche est meilleure. La machine-outil peut être utilisée pour couper la surface conique courte du moteur par le poteau d'outil supérieur, et la surface conique longue peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale.Puissance élevée, haute rigidité et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses de 3,15 à 315 tr/min avec 33 vitesses.La machine-outil est une machine-outil lourde avec une capacité de charge maximale de 16 tonnes. Il adopte de larges rails de guidage rectangulaires avec une bonne stabilité et rigidité, la largeur du lit est de 1100 mm. La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.La machine-outil standard équipée d'un coussin électrique, réduire l'intensité du travail des opérateurs et améliorer l'efficacité du travail.
Spécification | Unité | L'AL-2000 |
Max, tourne-toi sur le lit. | mm | 2000 |
Max. bascule sur le glissement croisé | mm | 1650 |
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. |
Max. longueur de virage | mm | Le montant de la taxe est fixé à la valeur de la taxe. |
Largeur du lit | mm | 1100 |
Capacité de chargement | tonnes | 16 |
Nose à broche | - | A2 à 15 |
Parcours à fente | mm | 100 |
Tone de la broche | - | Mesure 140 |
Plage de vitesse de la broche | Rpm | En avant: 3,15-315, en arrière: 3,5-291 |
Pas de vitesse de la broche | étapes | En avant: 21, en arrière: 12 |
Types d'aliments pour animaux dans l'axe X/Z | espèces | 56 |
Plage d'aliments | mm/r | Légendaire:0.1-12; Croix:0.05-6; poste d'outil supérieur: 0.025-3 |
Plage de fils métriques (espèces) | mm | 1 à 120 (44) |
Réseau de fils de pouces (espèces) | Le TPI | 28-1/4 (31) |
Variété de fils de modules (espèces) | MP | 0.5 à 60 (45) |
Faisceau de fils diamétraux (espèces) | DP | Les produits de la catégorie 1 |
Distance du centre de la broche à la base de l'outil | mm | 53 |
Angle de pivotement du poteau d'outil | - Je ne sais pas. | ± 90° |
Voyage en glissement croisé | mm | 900 |
Le déplacement de la diapositive supérieure | mm | 360 |
Taille de la section d'outil | mm | 50 x 50 |
Alimentation pour les postes d'outillage par gar | mm | 0.05 |
Diamètre de la plume de la queue | mm | 260 |
Voyage par plumes de queue | mm | 300 |
Plumes coniques de la queue | - | Le nombre de personnes concernées |
Puissance du moteur principal | kW | 30 |
Longueur de la machine | mm | Le montant de l'aide est fixé à la somme suivante: |
Largeur de la machine | mm | 2430 |
Hauteur de la machine | mm | 2580 |
· à 4 mâchoires indépendante · repos constant (longueur supérieure à 3 M) · Suivre le repos (longueur supérieure à 3 M) · Résistant à la traction manuelle · Centre mort de l'écorce · poste d'outillage à 4 stations · Système de refroidissement · Lampe de travail · Outils et boîte à outils · Coude et boulons de nivellement · Manuel d'utilisation (anglais) | · Plaque faciale · Indicateur numérique à 2 ou 3 axes · Résistance électrique · Garde de chuck · Garde-outil · Résistant aux éclaboussures arrière · Postes d'outils à changement rapide · Appareil de broyage |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
