Équipé d'un quatrième axe pour l'usinage de pièces rondes.
Équipé d'une table tournante NC de type berceau à axe B+C.
Équipé d'une table rotative NC à axe A+C.
Équipé d'une tête pivotante (axe B) + une table tournante NC (axe C).
 |

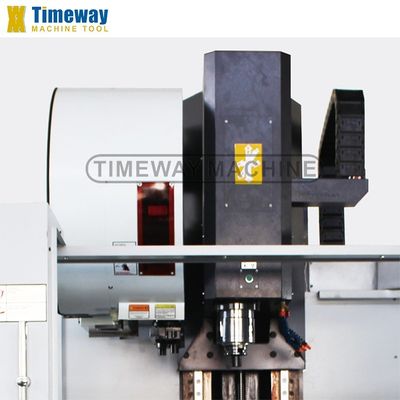

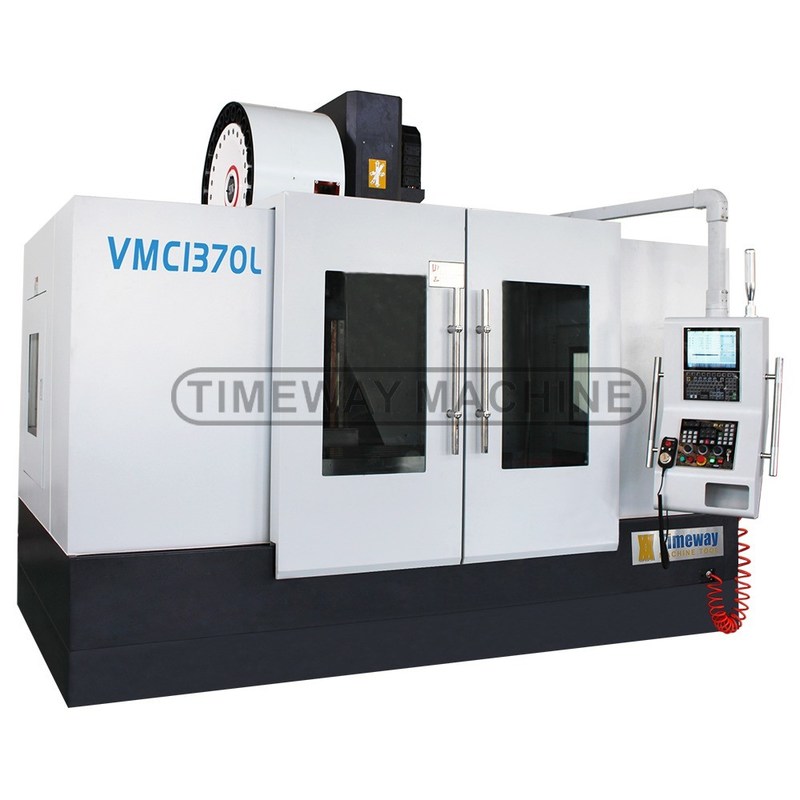

1360x700mm Taille de table VMC Centre d'usinage CNC vertical à charge lourde avec 24 outils ATC
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC/Timeway |
| Numéro de modèle: | VMC1370L |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $52,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Verticale | Région de vitesse de la broche ((rpm): | 0 - 8000 |
|---|---|---|---|
| Nombre d'axes: | 3 | Nombre de broches: | Unique |
| Capacité d'usinage: | Taux de charge moyen | Taper à fuseau: | NT1 société civile |
| Voyage de la table (X) (mm): | 1300 | Voyage de la table (Y) (mm): | 700 |
| Voyage de la table (Z) (mm): | 600 | Précision de positionnement (mm): | 0,008 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0.005 | Dimension ((L*W*H): | 3820*2560*3100 |
| Système de commande CNC: | Le FANUC | Points clés de vente: | D'une précision élevée |
| Poids (kg): | 11000 | Puissance du moteur à broche ((kW): | 15 |
| Garantie: | 1 année | Max. Table Load (kilogrammes): | 14000 KG |
| Type de commercialisation: | Produit chaud 2022 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Nom: | Fraiseuse verticale | Type de machine: | Machine de moulin de commande numérique par ordinateur |
| Contrôleur CNC: | Fanuc Siemens Syntec KND GSK | Taille du tableau: | 700*1360 mm |
| Modèle: | VMC1370L | Couleur: | Demande du client |
| Voyage longitudinal: | Pour les véhicules à moteur | Voyage croisé: | 700 mm |
| Voyage verticale: | 600 mm | Vitesse de la broche: | 8000 tr/min |
| Condition: | Nouveau | Industrie concernée: | Entreprises de matériaux de construction, usine de fabrication, ateliers de réparation de machines, |
| Emplacement de la salle d'exposition: | Aucune | Composants de base: | Ressorts, moteurs, pompes et engrenages |
| Port: | Port de Chine | ||
Description de produit
Description du produit
Applications du centre d'usinage vertical:
Le centre d'usinage vertical de la série VMC est un centre d'usinage vertical contrôlé par CNC (ordinateur numérique de commande numérique) et effectuant le traitement de coupe.éclaboussure et fraisage; il peut résoudre le traitement de pièces complexes, précises, de petits lots et multi-variétés.
Spécification
Les spécifications | Unité | VMC1370L | VMC1580L | VMC1690L | VMC1890L | |||
Taille de la table | mm | 700 x 1360 | 800x1700 | 900x1800 | 900x2000 | |||
L'écartement en T (n°/largeur/pitch) | mm | Le 18 février | Le 22 février 135 | Le 22 février 165 | Le 22 février 165 | |||
Capacité de chargement | en kg | 1200 | 1500 | 1600 | 1600 | |||
Voyage longitudinal (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
Voyage croisé (Y) | mm | 700 | 800 | 900 | 900 | |||
Voyage vertical (Z) | mm | 600 | 700 | 600 | 720 | |||
Distance entre le nez de la broche et la table | mm | 150 à 750 | 130 à 830 | 105-705 autres | 115 à 835 | |||
Distance entre le centre de la broche et la colonne | mm | 785 | 810 | 950 | 950 | |||
Tone de la broche | - | NT1 société civile | NT1 société civile | NT1 société civile | NT1 société civile | |||
Vitesse du fuseau | Rpm | 8000 | 8000 | 6000 | 6000 | |||
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | Le 24/24/18 | Le 24/24/18 | 20/20 / 15 | 20/20 / 15 | |||
Le couple du moteur d'alimentation de l'axe X/Y/Z | N.m. | 23/23/23 | 27/27/27 | Le taux de change | 40/40/40 | |||
Précision du positionnement sur l'axe X/Y/Z | mm | 0.008 | 0.008 | 0.008 | 0.008 | |||
Précision de répétabilité de l'axe X/YZ | mm | 0.005 | 0.005 | 0.005 | 0.005 | |||
Puissance du moteur principal | kW | 15/18. Je vous en prie.5 | 15/18. Je vous en prie.5 | 15/18. Je vous en prie.5 | 15/18. Je vous en prie.5 | |||
Source de pression de l'air | Poids total de l'eau | 8 | 8 | 8 | 8 | |||
Puissance totale | Qua | 30 | 30 | 35 | 40 | |||
Capacité du magasin d'outils | T | 24 (disque) | 24 (disque) | 24 (disque) | 24 (disque) | |||
Type de guidage | - | X: linéaire; Y: linéaire, quatre rails; Z: serpentant | ||||||
Détails de la machine
Je suis désolé.

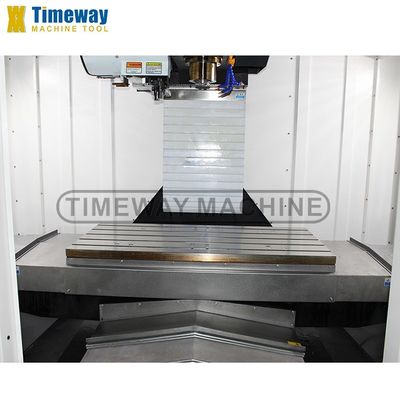

>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.
>> Table tournante TJR NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser la liaison à 4 axes.
Je suis désolé.

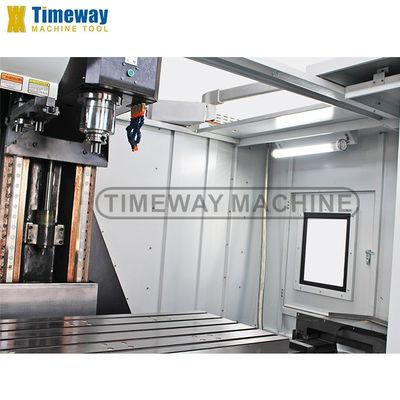

>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.

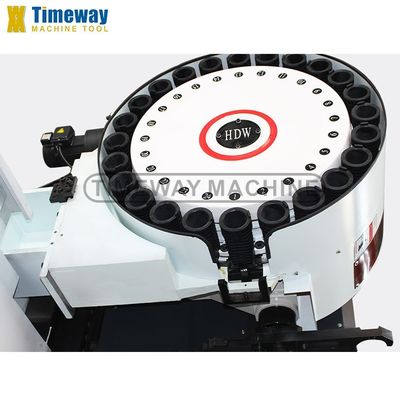

>> Choisissez Taiwan BT40 magazine d'outil de type disque, avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.

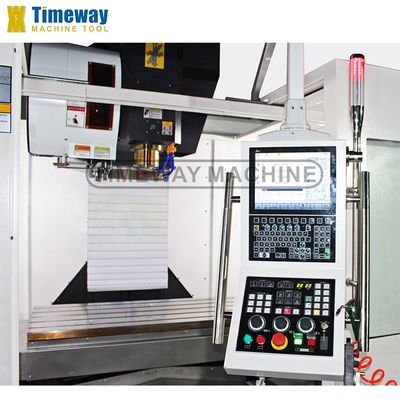

>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
Le système CNC Mitsubishi est en option.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Les accessoires
Les accessoires standard:
√ Système CNC FANUC 0i MF
√ X/Y: rails de guidage linéaires, Z: rails de guidage coulissants
√ Taiwan BT50 fuseau, 6000 tours par minute
√ Taïwan ATC à disque avec 24 outils
√ Réservoir complet
√ Générateur d'impulsions manuel (MPG)
√ Interface USB et LAN
√ Lampe de travail
√ Lampe pilote
√ Système de refroidissement
√ Système de lubrification automatique centralisé
√ Le soufflage d'air par broche
√ Pistolet à air
√ Arbre de fraisage et roulement
√ Échangeur de chaleur pour armoire électrique
√ Outils et boîte à outils
√ Pièces et boulons de nivellement
√ Manuel d'utilisation (anglais)
√ Taiwan BT50 fuseau, 6000 tours par minute
√ Taïwan ATC à disque avec 24 outils
√ Réservoir complet
√ Générateur d'impulsions manuel (MPG)
√ Interface USB et LAN
√ Lampe de travail
√ Lampe pilote
√ Système de refroidissement
√ Système de lubrification automatique centralisé
√ Le soufflage d'air par broche
√ Pistolet à air
√ Arbre de fraisage et roulement
√ Échangeur de chaleur pour armoire électrique
√ Outils et boîte à outils
√ Pièces et boulons de nivellement
√ Manuel d'utilisation (anglais)
Accessoires optionnels:
Il s'agit d'une décision prise par la Cour de justice en l'espèce.
_ 4ème axe
_ Fuseau à entraînement direct (10000, 12000, 15000 tr/min)
- Une buse circulaire de refroidissement
_ Fluide de refroidissement à travers broche (CTS)
_ refroidisseur d' huile de broche
_ Air conditionné
_ Transporteur à puces en chaîne
- Une arme à eau.
_ Porte de sécurité
Système de mesure d'outil
Système de mesure de la pièce à usiner
_ 4ème axe
_ Fuseau à entraînement direct (10000, 12000, 15000 tr/min)
- Une buse circulaire de refroidissement
_ Fluide de refroidissement à travers broche (CTS)
_ refroidisseur d' huile de broche
_ Air conditionné
_ Transporteur à puces en chaîne
- Une arme à eau.
_ Porte de sécurité
Système de mesure d'outil
Système de mesure de la pièce à usiner
Un guichet unique
Vous pouvez cliquer sur l'image pour voir les produits qui vous intéressent.
Commentaires des clients
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Les expositions:
Depuis la création du ministère du Commerce extérieur, nous avons participé à diverses expositions nationales et internationales telles que la foire d'automne de Canton, l'exposition de Pékin,Exposition de Shanghai, Moscou, Éthiopie et Russie, et ont maintenu des relations de coopération amicales à long terme avec les clients de l'exposition.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
Vous voulez en savoir plus sur ce produit
