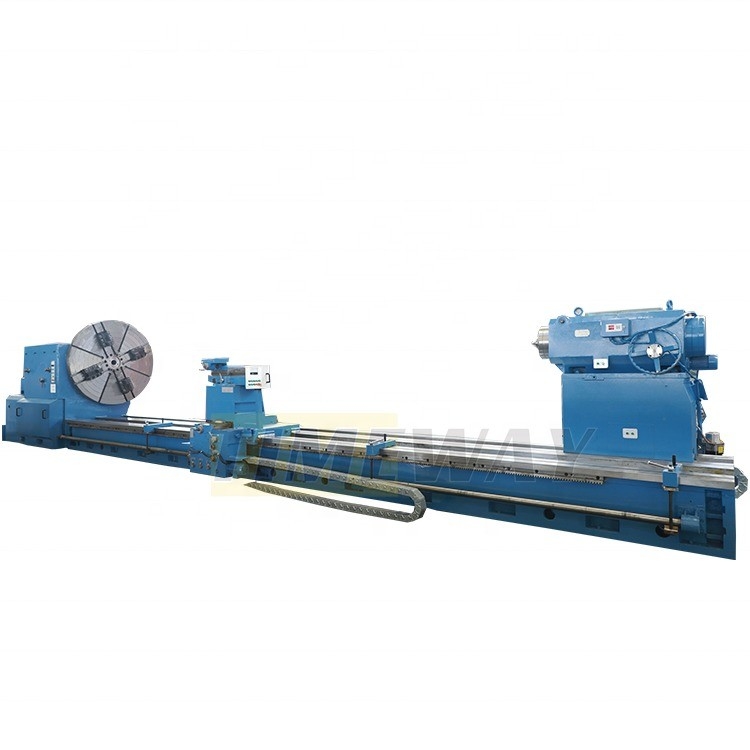

Machine à tour de travail lourd à fente à fente de 130 mm à haute capacité et vitesse d'alimentation rapide
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | Al-1250C |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $80,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 11800 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 400 mm |
| Le type: | Légères | Voltage: | Pour les appareils à commande numérique |
| Dimension ((L*W*H): | Le nombre d'échantillons est le suivant: | Poids (kg): | 8 000 kg |
| Garantie: | 1 année | Points clés de vente: | Multifonctionnel |
| Type de commercialisation: | Autres | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Max. Weight de l'objet (kilogrammes): | 20 tonnes | Taper à fuseau: | ISO30 |
| Le couple de coupe: | 200 Nm | Vitesse d'alimentation rapide ((mm/min): | 935 à 3740 mm/min |
| Vitesse d'alimentation (mm/min): | 0.025 - 3 mm/min | Les postes d'outillage: | 8 |
| Oscillation au-dessus de lit: | Unité de mesure | Faire basculer le wagon: | 1210MM |
| Max. Length d'objet: | 11800mm | Max. longueur de rotation: | 3800mm |
| Largeur de lit: | 970m | Force de coupure maximale: | 45000N |
| Nez d'axe: | A2 à 15 | Trou d'axe: | 130 mm |
| Trou conique de la broche: | Métrique 140 | Plage de vitesses de la broche: | Précédent:3.15-315, retour en arrière:3.5 à 291 |
Description de produit
Description des produits
Caractéristiques:
1.Ce tour horizontal de série est adapté au traitement de pièces de taille moyenne et grande des pièces moulées, des aciers et des métaux non ferreux.
Ça peut se révéler.
Il est capable d'effectuer des opérations de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection.
fils externes, tels que les fils métriques, pouces, modules et diamétraux.
2.La machine est un corps solide, solide en rigidité, haute puissance, large en gamme de vitesse, et capable de haute vitesse et puissante
Lorsque la coupe est terminée, l'erreur de rondeur n'est pas supérieure à 0,01 mm, l'erreur de degré du cylindre n'est pas supérieure à 0,03 mm dans le
une longueur de mesure de 300 mm.
3Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un système de
sur la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est
Les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi le
événement de basse vitesse
Ils rampent.
4.Le roulement de broche de la machine adopte des produits de marque célèbres.La boîte de broche adopte une structure symétrique pour rendre le
Pour réduire la déformation thermique, la tête est lubrifiée
avec un cycle de bain d'huile. L'extrémité avant de l'arbre principal adopte une structure à trois supports d'une boule de contact angulaire à deux rangées
Améliorer la précision et augmenter la rigidité.
5Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.
a les caractéristiques d'une faible élévation de température, d'une petite déformation thermique et d'une grande précision, ce qui permet à la broche de maintenir
une précision relativement stable pendant le fonctionnement à long terme.
6.Type à une pièce de haute rigidité avec une envergure de lit de 970 mm, ce qui garantit à la machine une forte stabilité et une grande précision.
7.Le standard de broche à travers le diamètre du trou est de 130 mm grand trou, et adopte le type de connexion de nez de broche A2-15, précision de débit de
Spindle est mieux.
8.La machine peut être utilisée pour couper la surface conique courte par le poteau d'outil supérieur, et la longue conique
La surface peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale ensemble.
9. Haute puissance, rigidité élevée et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses
La machine standard est équipée d'un coussin électrique en mouvement, réduisant l'intensité du travail de l'opérateur
et améliorer l'efficacité du travail.
11.La capacité de chargement standard du tour est de 10000kg; optionnel peut être de 12000kg
Spécification | Unité | Le code de l'établissement |
Max, tourne-toi sur le lit. | mm | 1250 |
Max. bascule sur le glissement croisé | mm | 865 |
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. |
Max. longueur de virage | mm | Le montant de la taxe est fixé à la valeur de la taxe. |
Largeur du lit | mm | 970 |
Max. force de coupe | N | 45000 |
Capacité de chargement | en kg | 10000 (option: 12000) |
Nose à broche | - | A2 à 15 |
Parcours à fente | mm | 130 |
Tone de la broche | - | Mesure 140 |
Plage de vitesse de la broche | Rpm | En avant: 3,15-315, en arrière: 3,5-291 |
Pas de vitesse de la broche | étapes | En avant: 21, en arrière: 12 |
Types d'aliments pour animaux dans l'axe X/Z | espèces | 56 |
Plage d'aliments | mm/r | Légendaire: 0,1-12; croisée: 0,05-6; outil supérieur: 0,025-3 |
Plage de fils métriques (espèces) | mm | 1 à 120 (44) |
Réseau de fils de pouces (espèces) | Le TPI | 28-1/4 (31) |
Variété de fils de modules (espèces) | MP | 0.5 à 60 (45) |
Faisceau de fils diamétraux (espèces) | DP | Les produits de la catégorie 1 |
Voyage en glissement croisé | mm | 650 |
Le déplacement de la diapositive supérieure | mm | 300 |
Taille de la section d'outil | mm | 45x45 |
Angle de pivotement du poteau d'outil | - Je ne sais pas. | ± 90° |
Vitesse d'alimentation rapide | mm/min | Légendaire: 3740; Croix: 1870; Pointe d'outil supérieure: 935 |
Diamètre de la plume de la queue | mm | 220 |
Voyage par plumes de queue | mm | 300 |
Plumes coniques de la queue | - | MT6 |
Puissance du moteur principal | kW | 22 |
Longueur de la machine | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de la présente décision. |
Largeur de la machine | mm | 1995 |
Hauteur de la machine | mm | 2175 |
Accès à l'équipement | Accès à l'équipement |
à 4 mâchoires, à rouleaux indépendants lourds, repos constant (longueur supérieure à 3 M), Suivez le repos, à l'aide d'un dispositif de détection de l'eau, Dle centre de la tête, à 4 postes d'outillage, Système de refroidissement, lampe de travail, Outils et boîte à outils, Coude et boulons de nivellement, Manuel d'utilisation (anglais). | DRO à 2 ou 3 axes, Le garde de Chuck, Garde du poteau d'outil Garde arrière contre les éclaboussures. avec une puissance de sortie supérieure à 50 W, Appareil de meulage |
