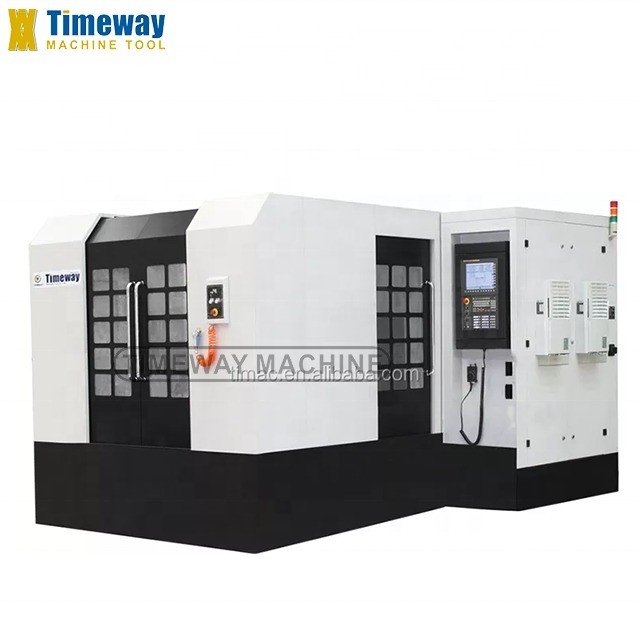

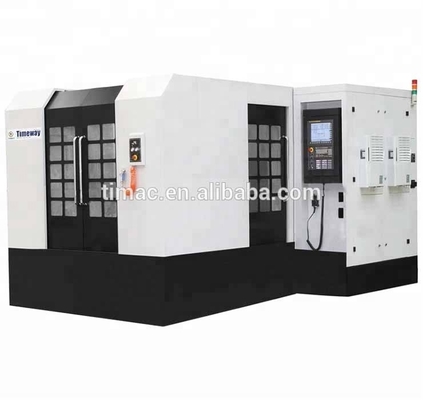

Centre d'usinage horizontal CNC avec centre d'usinage de table de change 7,5 / 11kw
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $300,000.00/sets 1-2 sets |
| Détails d'emballage: | Palette ou cas en bois |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Légères |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Poids (T): | 0.9 T |
| Taille de la table (mm): | 630 x 630 | Système de commande CNC: | Le FANUC |
| Nombre d'axes: | 3 | Voyage de la table (X) (mm): | 1050 |
| Voyage de la table (Y) (mm): | 750 | Voyage de la table (Z) (mm): | 900 |
| Précision de positionnement (mm): | ±0.001 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.006 |
| Région de vitesse de la broche ((rpm): | 0.1 - 6000 tours par heure | Puissance du moteur à broche ((kW): | 15 |
| Max. Table Load (kilogrammes): | 1 000 kg | Min. Temps de changement d'outil: | 3 |
| Capacité du magasin d'outils: | 24 | Points clés de vente: | Automatique |
| Garantie: | 1 année | Voltage: | 380 V/50 Hz |
| Type de commercialisation: | Produit chaud 2019 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Taille du tableau: | 630X630mm | Indexation des tableaux: | 0.001° |
| Capacité de chargement: | 950 x 2 kg | Vitesse maximale de la broche: | 6 000 tours par minute |
| Mode/numéro de contrôle aérien: | Type disque 24 pièces | Voyage à l'axe X: | 1050mm |
| Voyage d'axe des y: | 750mm | Voyage d'axe des z: | 900 mm |
| Le poids: | 9000kg | Le pouvoir: | 7.5/11kW |
| Industrie concernée: | Salles de réparation de machines, usines de fabrication, autres | Emplacement de la salle d'exposition: | Brésil, Pérou, Inde, Russie, Thaïlande, Argentine, Corée du Sud, Chili, Afrique du Sud, Malaisie |
| Composants de base: | Autres | Port: | Port de Chine |
Description de produit
Description des produits
Les spécifications | Unité | HC4 APC | HC5 APC | HC6APC | HC8APC | HC10 APC |
Taille portable | mm | 450 × 450 | 500 × 630 | 630 × 630 | 800 × 800 | 1000 × 1000 |
Numéro de table de travail | - | 2 | 2 | 2 | 2 | 2 |
Indexation des tables de travail | - Je ne sais pas. | 1° ((0,001) | 1° ((0,001) | 1° ((0,001) | 1° ((0,001) | 1° ((0,001) |
Mode d'échange de palettes | - | Rotation | Rotation | Rotation | Pull-push à rotation | Pull-push à rotation |
Temps d'échange de palettes | s | 18 | 24 | 24 | 50 | 50 |
Capacité de charge de la table de travail | en kg | 450 | 600 | 950 | 1500 | 2000 |
T fente de la table de travail (taille n° x distance) | - | 24xM16 | 24 × M16 | 24 × M16 | 24 × M16 | 24xM16 |
Voyage par axe X | mm | 600 | 740 | 1050 | 1300 | 1600 |
Voyage par axe Y | mm | 540 | 680 | 750 | 1000 | 1000 |
Voyage par axe Z | mm | 550 | 650 | 900 | 1000 | 1000 |
Distance au centre de la broche à table de travail | mm | 0 à 540 | 0 à 680 | 0 à 750 | 0 à 1000 | 0 à 1120 |
Distance au nez de la broche au centre de la valeur | mm | 60 à 610 | 130 à 780 | 130 à 1030 | 200 à 1200 | 200 à 1200 |
Max. vitesse de la broche | Rpm | 8000 | 6000 | 6000 | 6000 | 6000 |
Mode/station de contrôle aérien | - | Disque 24 pièces | Disque 24 pièces | Disque 24 pièces | Chaîne/40 pièces | Chaîne/40 pièces |
Diamètre maximal de l'outil | mm | 300 | 350 | 350 | 400 | 400 |
Longueur maximale de l'outil | mm | Φ80 | Φ127 | Φ127 | Φ127 | Φ127 |
Poids maximal de l'outil | en kg | 7 | 15 | 15 | 20 | 20 |
X/Y/Z Vitesse de déplacement rapide | M/min | 40 | 24 | 24 | 24 | 24 |
B Vitesse de déplacement rapide | R/min | 15 | 10 | 10 | 10 | 10 |
X/Y/Z Précision de positionnement | mm | 0.01 | 0.01 | 0.01 | 0.012 | 0.012 |
B Précision du positionnement | " | 10 pouces | 10 pouces | 10 pouces | 12 pouces | 12 pouces |
X/Y/Z Précision de réposition | mm | 0.006 | 0.006 | 0.006 | 0.008 | 0.008 |
B Précision de répositionnement | " | 5 pouces | 5 pouces | 5 pouces | 6 pouces | 6 pouces |
Poids net (environ) | en cm | 370 × 180 × 255 | 397 × 237 × 248 | 422 × 269 × 248 | 558 × 318 × 350 | 657 × 357 × 400 |
Dimension globale (LxWxH) | en kg | 5800 | 8000 | 9000 | 15000 | 17000 |
1. coulée de sable en résine; 2Les rails X, Y et Z adoptent des voies de guidage linéaires importées;3Les rails X, Y et Z adoptent un couvercle télescopique en acier inoxydable. 4. Standard avec fuseau à courroie; 5- cylindre pneumatique de fabrication taïwanaise; 6. le système de contrôle aérien de Taiwan, le type de disque et le type de chaîne sont disponibles en option; 7- les roulements importés pour les roulements de conduite; 8- le couplage à l'importation; 9Le système d'équilibrage de la tête est un système d'équilibrage hydraulique; 10. table de travail rotative NC échangeable (axe B); 11. lampe de travail; 12. feu de pilotage; 13. interface USB et Internet; 14Générateur d'impulsions manuel (MPG); 15Système de lubrification automatique centralisé. 16- Le système de refroidissement. 17Échangeur de chaleur pour armoire électrique. 18. Blocs et boulons de nivellement; 19. boîte à outils et outils; 20. contrôleur CNC: KND, GSK, HNC (Chine); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. La plupart des appareils sont équipés d'un régulateur CNC. | 1. réducteur ZF ou BF; 2. Une buse circulaire de refroidissement; 3. liquide de refroidissement par fusée (CTS); 4. refroidisseur d'huile de broche; 5. climatiseur (A/C) pour armoire électrique; 6Système de mesure automatique de la longueur de l'outil; 7Systèmes automatiques de mesure de la pièce à usiner; 8. Un convoyeur à puces en chaîne; |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
