Exigence de traitement standard équipée d'un axe B (tableaux rotatifs NC) de division.
La structure du centre d'usinage horizontal de HMC peutIl existe trois types de pièces: T positives, T inversées, T croisées.
 |

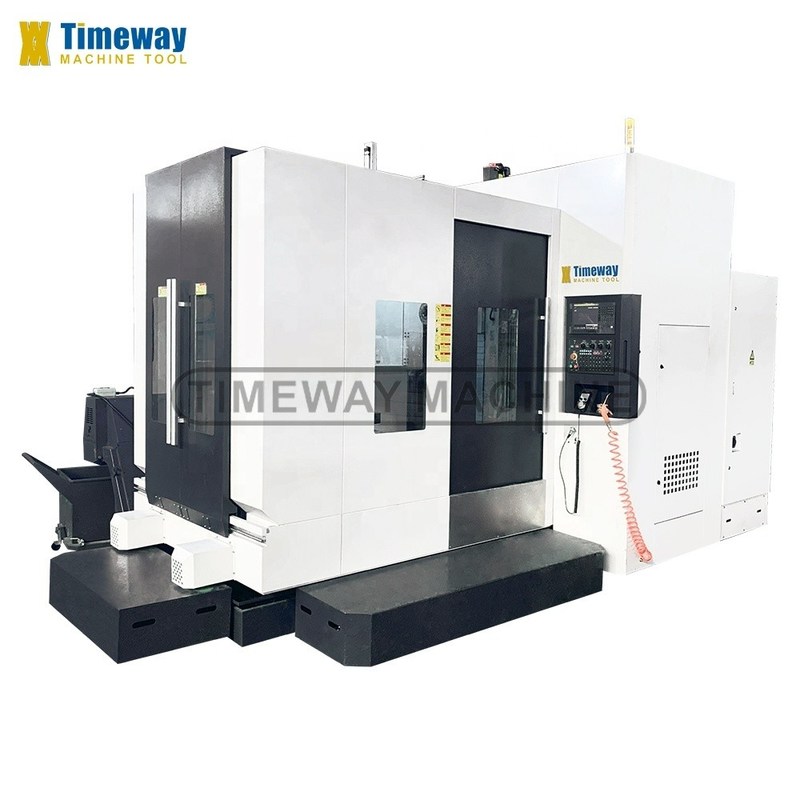

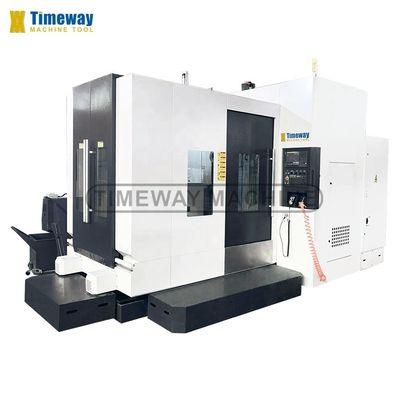

24 Magasin d'outils Capacité Centre d'usinage horizontal CNC à quatre axes de haute précision
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $75,000.00/sets 1-2 sets |
| Détails d'emballage: | Package standard ou selon les exigences du client |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Légères |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Poids (T): | 12 T |
| Taille de la table (mm): | 630 x 630 | Système de commande CNC: | Le FANUC |
| Nombre d'axes: | 4 | Voyage de la table (X) (mm): | 1100 |
| Voyage de la table (Y) (mm): | 800 | Voyage de la table (Z) (mm): | 1100 |
| Précision de positionnement (mm): | ± 0.008 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.005 |
| Région de vitesse de la broche ((rpm): | 1 - 6000 tours par heure | Puissance du moteur à broche ((kW): | 15/18.5 |
| Max. Table Load (kilogrammes): | 500 kg ou plus | Vitesse d'alimentation (mm/min): | 1 à 8000 mm/min |
| Min. Temps de changement d'outil: | 5 | Capacité du magasin d'outils: | 24 |
| Points clés de vente: | Fabrication souple | Garantie: | une année |
| Voltage: | 380V/50Hz ou commande | Type de commercialisation: | Produit chaud 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Couleur: | Fabriqués sur mesure | Taille de la table de travail: | 630X630mm |
| Table de travail rotative: | 1° ou 0,001° | T-fentes: | 5-18 à 100 |
| Capacité du magasin d'outils: | 24 outils | Diamètre de l'outil ATC: | 112/200 mm |
| ATC Longueur de l'outil: | 300 | Poids de l'outil ATC: | 18 kg |
| Temps de changement d'outil ATC: | 5sec | Industrie concernée: | Salons de réparation de machines, usine de fabrication, énergie et mines, société de publicité |
| Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Mexique, Russie, Espagne, | Composants de base: | Le FANUC |
| Rapidité d'alimentation rapide ((m/min): | 24h/24 et 24h | Port: | Ports de la Chine |
Description de produit
Description des produits
Applications du centre d'usinage vertical:
Le centre d'usinage horizontal de la série HMC est un centre d'usinage horizontal CNC contrôlé par CNC (appareil de commande numérique informatique) et effectuant le traitement de coupe.éclaboussure et fraisage; il peut résoudre le traitement de pièces complexes, précises, de petits lots et multi-variétés.
Spécification | Unité | HMC630 |
Structure de la machine | / | Type T positif |
Capacité | ||
Voyage par axe X | mm | 1100 |
Voyage par axe Y | mm | 800 |
Voyage par axe Z | mm | 1100 |
Tableau (axe B) | ||
Le couple du servo-moteur à axe B (FANUC) | / | Bis22 |
Taille de la table | mm | 630 × 630 |
Numéro du tableau | pièces | 1 |
Indexation des tableaux | - Je ne sais pas. | 1° × 360 |
Les emplacements en T (numéro/largeur/pitch) | / | 5-18 à 100 |
Vitesse de rotation de la table | Rpm | 16.6 |
Capacité de chargement | en kg | 1500 |
Force de verrouillage (35 kg / cm2) | Poids total de l'eau | 5000 |
Le moulin à rouleaux | ||
Distance entre le centre de la broche et la table | mm | 50 à 850 |
Distance entre le nez de la broche et le centre de la table | mm | 125-1225 |
Tone de la broche | / | NT1 - Résistance à la corrosion |
Vitesse du fuseau | Rpm | 6000 |
Puissance du moteur principal | kW | 15/18. Je vous en prie.5 |
Le nombre de fois où les données sont utilisées est supérieur à: | ||
Le moteur de servo à axe X/Y/Z (FANUC) | / | Le produit doit être présenté dans les conditions suivantes: |
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 1-8000 |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | 24h/24 et 24h |
Type de rails à axe X/Y/Z | - | X/Z: linéaire/Y: glissant |
Précision | ||
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0.008 |
Précision du positionnement répété sur l'axe X/Y/Z | mm | ± 0.005 |
Précision de positionnement de l'axe B | " | ± 10" |
Le magazine d'outils (ATC) | ||
Mode de contrôle aérien | / | Disque |
Capacité du contrôle aérien | outils | 24 |
Temps de changement d'outil (outil à outil) | seconde | 5 |
Poids maximal de l'outil | en kg | 18 |
Diamètre maximal de l'outil | mm | Le numéro de série |
Longueur maximale de l'outil | mm | 300 |
Autres | ||
Énergie | KVA | 40 |
La pression de l'air est requise | Poids total de l'eau | 8 |
Poids de la machine | en kg | 12000 |
Dimension globale (LxWxH) | mm | 4860 × 3600 × 3460 |
Système CNC | / | Le FANUC |
√ Système CNC FANUC 0i MF √ X/Z: rail de guidage linéaire, Y: rail de guidage coulissant √ Taiwan BT50 fuseau, 6000 tours par minute √ Table tournois NC de Taiwan (axe B) √ Taïwan ATC à disque avec 24 outils √ Réservoir complet √ Générateur d'impulsions manuel (MPG) √ Interface USB et LAN √ Lampe de travail √ Lampe pilote √ Système de refroidissement √ Système de lubrification automatique centralisé √ Le soufflage d'air par broche √ Pistolet à air √ Arbre de fraisage et roulement √ Échangeur de chaleur pour armoire électrique √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | Il s'agit d'une décision prise par la Cour de justice en l'espèce. _ Fuseau à entraînement direct (10000, 12000, 15000 tr/min) - Une buse circulaire de refroidissement _ Fluide de refroidissement à travers broche (CTS) _ refroidisseur d' huile de broche _ Air conditionné _ Transporteur à puces en chaîne - Une arme à eau. _ Porte de sécurité Système de mesure d'outil Système de mesure de la pièce à usiner |
Détails de la machine
Je suis désolé.

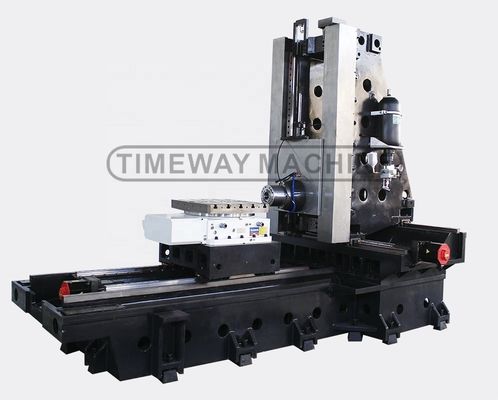

>> Adopte une structure de machine positive de type T.
>> L'axe X/Z adopte les rails de guidage linéaires à rouleaux à charge lourde de Taiwan HIWIN et la vis à billes HIWIN.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.Je suis désolé.

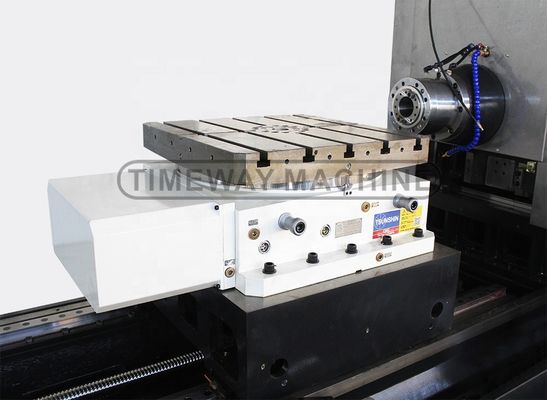

>> Axe B: Taiwan 1° NC table tournante est standard, le client peut choisir 0,001° NC table tournante.
>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.

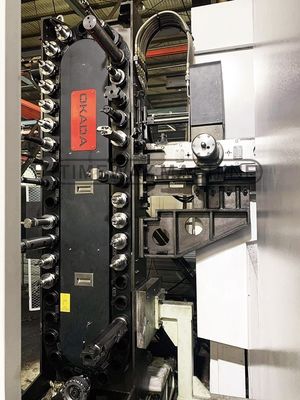

>> Choisissez Taiwan BT50 magasin d'outils de type chaîne (40 outils ATC), avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.
>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage horizontal CNC.
>> Le système CNC FANUC japonais est fourni en standard.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Pourquoi nous choisir?
Interféromètre laser Renishaw pour centre d'usinage CNC vertical:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
