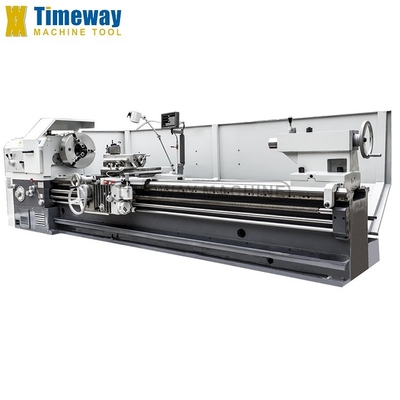

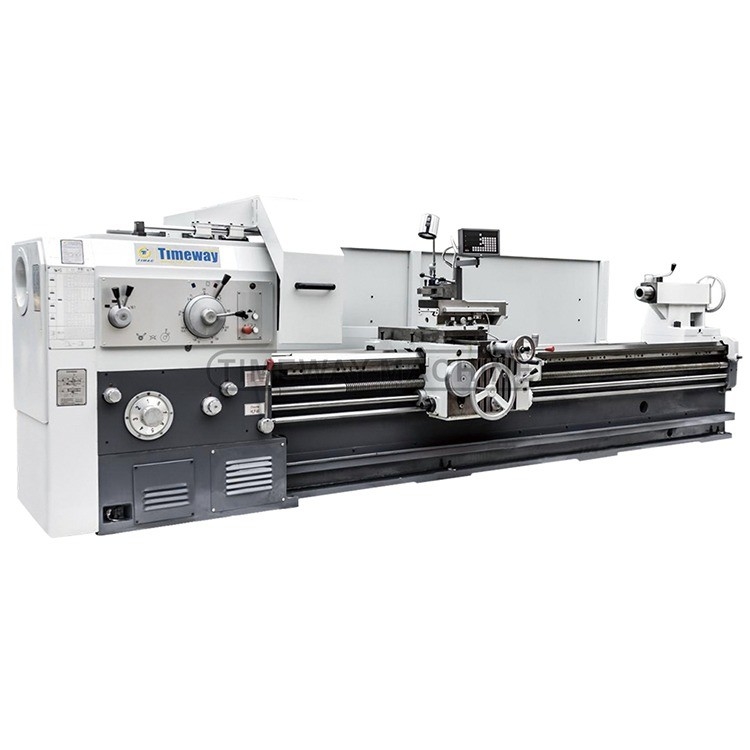

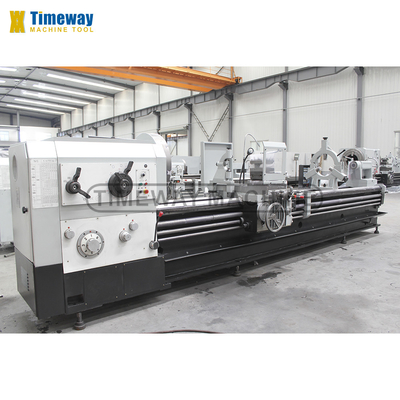

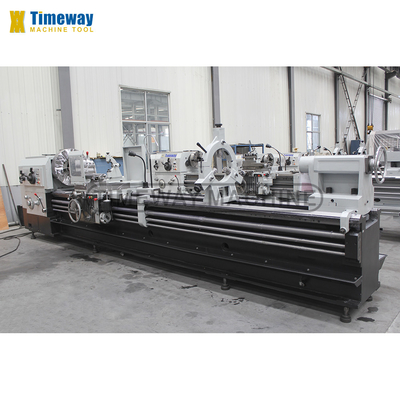

Machines à tournesol universelles horizontales lourdes avec une distance entre les centres de 1500 mm
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | Le nombre de personnes concernées est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $29,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 2000 | Région de vitesse de la broche ((rpm): | 6 - 750 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 11 | Voltage: | 380V 50HZ 3PH ou négociable |
| Dimension ((L*W*H): | 3985*1730*1450 mm | Poids (kg): | 10 000 kg |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Type de commercialisation: | Produit ordinaire | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Nom du produit: | Machine à tourner à tour horizontal | Type de machine: | Le tour normal horizontal |
| CNC ou non: | Machine à tour normal | Oscillation au-dessus de lit: | Pour les véhicules à moteur |
| Distance entre les centres: | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil | Couleur: | Option personnalisée |
| Service après-vente fourni: | 1 année | Modèle: | Le nombre de personnes concernées est le suivant: |
| Moteur: | 11 kW | Trou d'axe: | 100 mm |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 |
| Industrie concernée: | Fabricants de vêtements, réparateurs de machines, usines de fabrication, ménages, commerce de détail | Emplacement de la salle d'exposition: | Arabie saoudite, Indonésie, Thaïlande, Kenya, Corée du Sud, Colombie, Roumanie, Afrique du Sud, Nigé |
| Composants de base: | vitesse, moteur, boîte de vitesse | Max. Longueur tournée (mm): | 2 000 mm |
Description de produit
Description des produits
Caractéristiques:
1Performance stable: il convient à la découpe stable et robuste de pièces de grande et moyenne taille telles que pièces moulées, pièces rigides et métaux non ferreux.
2Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire..Dans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.
3.Un lit de grande rigidité avec une envergure de 600 mm, ce qui assure une grande stabilité et une grande précision de la machine, et une capacité de charge de lit jusqu'à 3000 kg.
4.Haute rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbres.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseauPour réduire la déformation thermique, la tête de roulement est lubrifiée par un cycle de bain d'huile.Améliorer la précision et augmenter la rigiditéLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
5.La glissière supérieure peut tourner le cône court par alimentation automatique ou à la main, la glissière supérieure et l'alimentation longitudinale sont combinées pour tourner la longue surface conique.
1Performance stable: il convient à la découpe stable et robuste de pièces de grande et moyenne taille telles que pièces moulées, pièces rigides et métaux non ferreux.
2Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire..Dans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.
3.Un lit de grande rigidité avec une envergure de 600 mm, ce qui assure une grande stabilité et une grande précision de la machine, et une capacité de charge de lit jusqu'à 3000 kg.
4.Haute rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbres.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseauPour réduire la déformation thermique, la tête de roulement est lubrifiée par un cycle de bain d'huile.Améliorer la précision et augmenter la rigiditéLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
5.La glissière supérieure peut tourner le cône court par alimentation automatique ou à la main, la glissière supérieure et l'alimentation longitudinale sont combinées pour tourner la longue surface conique.
Spécification
Spécification | Unité | Le numéro d'identification | ||
Passez-vous sur le lit. | mm | 800 | ||
Faites glisser la carte. | mm | 480 | ||
Max.longueur de la pièce à usiner | mm | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | ||
Durée maximale de rotation | mm | Le montant de la taxe de séjour est fixé à la valeur de la taxe de séjour. | ||
Largeur du lit | mm | 600 | ||
Max.poids de la pièce à usiner | en kg | 3000 | ||
Nose à broche | C11 (facultatif 15) | |||
Diagramme du trou du fuseau | mm | 100 (facultatif:140) | ||
Trou conique de la broche | mm | 1:20 / 150 | ||
Vitesse de la broche (en avant) | R/min | 18 espèces, 5,5 à 750 | ||
Velocité de la broche (revers) | R/min | 6 espèces, 10-775 | ||
Plage d'alimentation longitudinale | mm/r | 64 espèces, 0,1-24.32 | ||
Plage d'alimentation croisée | mm/r | 64 espèces, 0,05 à 12.16 | ||
La hauteur de la vis de la vis de guidage | mm | 12 | ||
N° et gamme de fils métriques | mm | 50 espèces, 1 à 240 | ||
N° et gamme de fils de pouces | Je ne sais pas. | 26 espèces, 14-1 | ||
N° et gamme de fils de modules | mm | 63 espèces, 0,5-120 | ||
N° et gamme de fils de fil diamétralement | Je ne sais pas. | 24 espèces, 28 à 1 | ||
Vitesse de traverse rapide du véhicule | mm/min | 4000 | ||
Distance entre la ligne centrale de la broche et plan de repos des outils | mm | 33 | ||
Section de l'outillage | mm | 32 | ||
Plage de balancement du mât d'outil | ± 90o | |||
Maximum de déplacement de la glissière supérieure | mm | 200 | ||
Max.course du glissement transversal | mm | 500 | ||
Le stock de queue | Dia. de plumes de queue | mm | 100 | |
Voyage de la plume de queue | mm | 250 | ||
Pneumatique à base de plumes de cheval | Morse 6 | |||
Le pouvoir | Puissance du moteur principal | kW | 11 | |
Puissance du moteur à mouvement rapide | kW | 1.1 | ||
Puissance de la pompe de refroidissement | kW | 0.9 | ||
Longueur | mm | Les États membres peuvent prévoir des mesures d'accompagnement. | ||
Largeur | mm | 1630 | ||
Taille | mm | 1450 | ||
Les accessoires
· à 3 mâchoires · repos constant (plus de 2 M de longueur) · Suivre le repos (longueur supérieure à 2 M) · Résistant à la traction manuelle · Centre mort de l'écorce · poste d'outillage à 4 stations · Système de refroidissement · Lampe de travail · Outils et boîte à outils · Coude et boulons de nivellement · Manuel d'utilisation (anglais) | · à 4 mâchoires indépendante · Plaque faciale · Indicateur numérique à 2 ou 3 axes · Garde de chuck · Garde trop postée · Résistant aux éclaboussures arrière · Postes d'outils à changement rapide |
Des images détaillées
Boîte à broche:
Le tour de travail lourd a 18 étapes vers l'avant, vitesse de la broche 6-750 r/min; et a également 6 étapes vers l'arrière 10-775 r/min.
Pour les appareils de traitement de l'air:
Le mandrin à 3 mâchoires est standard pour le tour horizontal, et le mandrin à 4 mâchoires et la plaque de face sont en option.La protection de la broche est en option, terminer l'arrêt de la broche lorsqu'elle est ouverte.

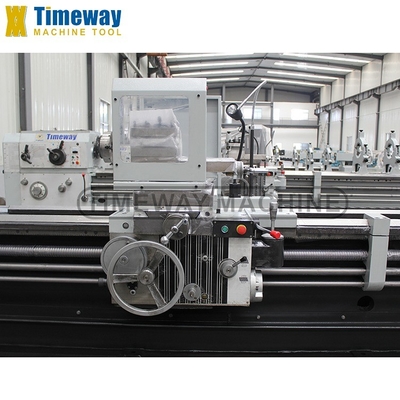

Défenseur de l'outil (facultatif):
Le protecteur pliable pour le poteau d'outil peut protéger efficacement la sécurité du travailleur et ne gêne pas le changement d'outil.
2 axes/DRO à trois axes:
En fonction des besoins des clients, le DRO est disponible pour faire fonctionner le tour plus directement.
