Centre d'usinage vertical de la série VY Direction linéaire et table max. Charge jusqu'à 1000 kg
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $150,000.00/sets 1-1 sets |
| Capacité d'approvisionnement: | 200 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Condition: | Nouveau | Nombre de broches: | 4 |
|---|---|---|---|
| Le type: | Verticale | Dimension ((L*W*H): | 3585*2830*3080 mm |
| Poids (T): | 10 T | Taille de la table (mm): | 1400x700 |
| Système de commande CNC: | La Commission a également examiné les informations fournies par les autorités compétentes. | Nombre d'axes: | 4 |
| Voyage de la table (X) (mm): | 1300 | Voyage de la table (Y) (mm): | 700 |
| Voyage de la table (Z) (mm): | 650 | Précision de positionnement (mm): | ± 0.01 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.005 | Région de vitesse de la broche ((rpm): | 0 - 6000 r.p.m |
| Puissance du moteur à broche ((kW): | 15 | Max. Table Load (kilogrammes): | 1 000 kg |
| Min. Temps de changement d'outil: | 6 | Capacité du magasin d'outils: | 24 |
| Points clés de vente: | Automatique | Garantie: | 1 année |
| Voltage: | personnalisé | Type de commercialisation: | Nouveau produit 2020 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Type de contrôle: | Automatique |
| Système de contrôle: | Système CNC FANUC 0i | Taille de la table de travail: | Pour les pièces détachées: |
| Vitesse de la broche (rpm): | 6000 | Type d'axe: | NT1 type de ceinture |
| Tableau de bord: | Pour les véhicules à moteur à combustion | Max. Chargement: | 1 000 kg |
| Voie de guidage: | guidage linéaire | Le poids: | 10 000 kg |
| Le pouvoir: | 15/18.5kw | Industrie concernée: | Salles de réparation de machines, usines de fabrication, restaurants, travaux de construction, énerg |
| Emplacement de la salle d'exposition: | Pérou, Russie, Roumanie, Afrique du Sud | Composants de base: | PLC |
| Port: | Qingdao, en Chine | ||
Description de produit

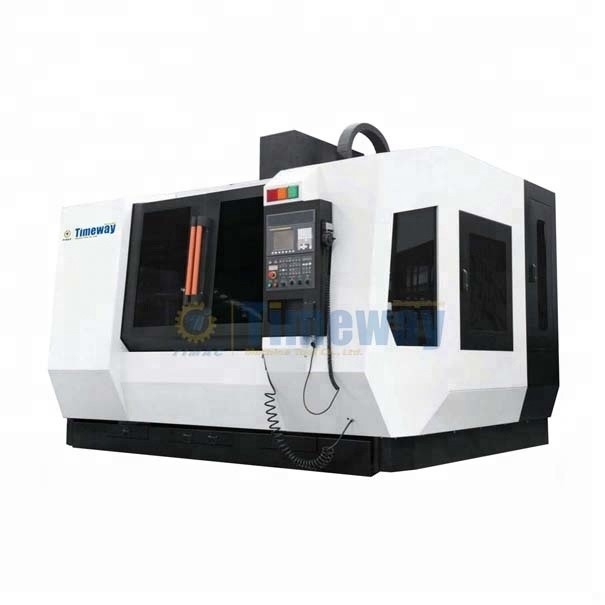

Centre d'usinage vertical à guidage linéaire de la série VY

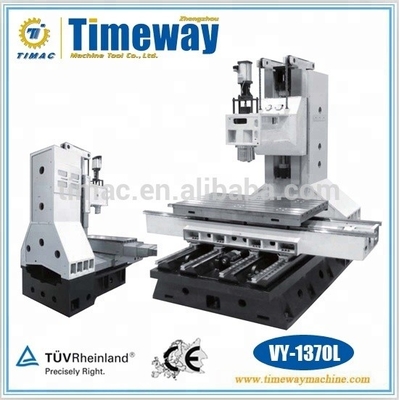

VY-850L VY-1060L VY-1370L VY-1690L
Résumé de la machine
Le centre d'usinage vertical de la série VY adopte la structure mobile d'une table coulissante croisée et d'un guide linéaire, qui est principalement appliqué dans le traitement de pièces complexes de moyenne et petite taille. Il peut terminer tous les types de traitement, tels que le fraisage, le perçage, l'expansion, l'alésage, le taraudage et le fraisage de profil en une seule fois de serrage. Il convient au traitement de pièces de haute précision, de procédures multiples et de formes complexes. C'est l'installation clé dans les industries de la machinerie générale, du moule, de l'axe, de l'énergie et du trafic.
Structure et performance
1. Le lit, la selle, la table, la colonne et le boîtier de broche sont fabriqués en fonte inoculée à haute résistance et en sable lié à la résine et traités par plusieurs processus de vieillissement pour garantir la rigidité et la stabilité de la machine-outil.
2. La machine-outil adopte le guide de roulement linéaire (ou le guide de roulement linéaire à 2 axes et le guide coulissant à 1 axe) et les pièces mobiles sont caractérisées par une bonne réponse dynamique, garantissent le mouvement linéaire fluide de chaque axe et réalisent la coupe avec une haute précision et une haute efficacité.
3. Tous les axes adoptent un servomoteur à courant alternatif à couple élevé à entraînement direct par rotation de l'écrou à vis à billes de précision, qui s'applique à la découpe de haute précision et lourde des pièces.
4. La colonne adopte la structure à chevrons caractérisée par la grande surface de contact pour garantir la stabilité de la machine-outil et améliorer la précision du traitement et la douceur de la surface.
5. Appliquez le système d'ingénierie assistée par ordinateur (CAE) pour terminer la conception de la structure optimisée et améliorer la fiabilité de la machine-outil, et la méthode des éléments finis (FEM) pour effectuer l'analyse scientifique et l'optimisation de la structure de conception, ce qui peut garantir la rigidité et la stabilité de l'ensemble de la structure de la machine.
6. Appliquez la trempe haute fréquence pour la surface de la table et la dureté peut atteindre HRC45 ° pour réduire les dommages à la table pendant le serrage.
7. Appliquez un traitement de vieillissement à deux reprises pour la pièce moulée afin de garantir la libération complète des contraintes internes et la persistance de la précision de la machine-outil.
8. Appliquez la conception à 4 lignes de l'axe Y de grand type pour que la machine-outil possède une capacité de charge et une stabilité supérieures (VY-1370L et autres).
9. Broche de rotation de type courroie standard 8000 (6000) qui applique le roulement de précision de niveau P4 importé pour assembler le corps principal afin de garantir la haute précision et la haute rigidité de la broche.
10. Les deux extrémités de la vis à billes adoptent le roulement de support de vis de niveau PN7 importé spécial pour la machine-outil CNC et également l'écrou de précision pour la prétension afin de réduire la déformation thermique, mais d'améliorer considérablement la précision de localisation.
11. Tous les guides et vis à billes adoptent la lubrification centralisée, chronométrée et mesurée, conduisant à une lubrification complète et fiable. Pendant ce temps, le conduit de lubrification principal a la fonction de protection contre la perte de pression d'huile.
12. Couvercle entièrement fermé et conception arrière jolie. Dans les conditions préalables d'assurer la sécurité opérationnelle et la protection de l'environnement, il est intégré à l'ingénierie homme-machine et à la conception de modélisation élégante et belle pour réduire les charges de fonctionnement et améliorer l'efficacité du travail dans un environnement opérationnel simple.
13. Le magasin d'outils à changement rapide entièrement fermé peut garantir un changement d'outil sûr, fiable et efficace.
14. La coupelle d'huile du cylindre de desserrage a la fonction de détection du niveau de liquide pour garantir la fiabilité du desserrage.
15. Le magasin d'outils est équipé en option du cylindre à air pour garantir la pression stable de l'alimentation en air et éviter le blocage de l'outil causé par une alimentation en air insuffisante (en option).
16. La pulvérisation cyclique de la broche peut assurer un refroidissement complet pendant le traitement (en option).
17. Le poinçonnage du châssis offre une grande commodité aux opérateurs pour nettoyer la ferraille et améliorer l'efficacité du travail (en option).
L'axe 18,3 adopte une vis à billes de précision de niveau C3 importée. Appliquez trois prétensions à chaque axe pour améliorer la rigidité de la transmission et la précision de localisation. Appliquez un guide de roulement standard de grand type pour améliorer la capacité portante et la stabilité. (VY-1370L et autres)
19. L'assemblage de la surface du joint adopte la technique d'injection de colle, ce qui peut considérablement augmenter.
20. Le test d'équilibrage dynamique de la broche peut réduire les vibrations, le bruit et la chaleur du roulement sous une rotation élevée.
21. La conception de la séparation de l'huile et de l'eau peut assurer la séparation efficace du fluide de coupe et du lubrifiant pour garantir l'utilisation recyclée du fluide de coupe.
22. Le grattage de précision du siège à trois axes n'a pas de conception de joint pour garantir la douceur de la transmission à trois axes.
23. Capacité de travail optimale des angles fermés et des surfaces courbes.
Configuration standard
Système CNC FANUC 0i Mate-MD
Système CNC FANUC 0i-MD
Convoyeur à copeaux à vis
Échangeur de chaleur à ballon électrique
Climatisation à réservoir électrique
Dispositif de lubrification automatique
Système de refroidissement des outils
Coup coupant
Broche avec système de protection à rideau d'air
Système de test de pression d'air
Appareil de purification de l'air par filtration
Pistolet à air
Pistolet éclairant
Interface de Communication
Alarme lumineuse à trois couleurs
Volant électrique portatif
Bouclier de protection entièrement fermé
Bouclier de protection pour joli dos
Outils et boîte à outils
Boulons et cale de réglage horizontal
Les documents techniques
Configuration optionnelle
Système CNC FANUC 0i Mate-MD
Système CNC FANUC 0i-MD
Système CNC MITSUBISHI M70V
Système CNC SIEMENS 828D
Système CNC SIEMENS 840DSL
Broche à courroie BT40 à 8000 rotations
Broche à courroie BT50 à 8000 rotations
Broche à courroie BT40 10000 tours
Broche BT40 à connexion directe 10000/12000/15000 rotations
Convoyeur à copeaux à vis
Convoyeur à copeaux à chaîne
Système de test d'outils
Système de test de pièces
Climatiseur à réservoir électrique
Refroidisseur d'huile de broche
Pulvérisation cyclique de la broche
Évacuation d'eau centrale de la broche
Système d'emboutissage de châssis
Table rotative CNC
Échelle de grille
Absorbeur de brouillard d'huile
Pistolet à eau
paramètres techniques
| Caractéristiques | Unités | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Tableau | Dimensions de la table | mm | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Charge max. | kg | 500 | 800 | 1000 | 1600 | |
| Rainure en T (Dimensions * distance * quantité) | mm | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Voyage | Déplacement sur trois axes X/Y/Z | mm | 800/510/510 | 1000/600/600(650) | 1300/700/650 | 1600/900/750 |
| Broche | Distance du nez de la broche à la surface de la table | mm | 100-610 | 100-700(150-800) | 150-800 | 150-900 |
| Distance du centre de la broche à la surface de guidage de la colonne | mm | 539 | 638(620) | 732(725) | 950(920) | |
| Type de broche | Type de courroie BT40 | Type de courroie BT40 | Courroie BT50 | Courroie BT50 | ||
| Type de rivet | BT40-45° | BT40-45° | BT50-45° | BT50-45° | ||
| Vitesse de broche | tr/min | 8000 | 8000 | 6000 | 6000 | |
| Puissance du moteur principal | kW | 7.5/11 | 15/11 | 15/18,5 | 18,5/22 | |
| Alimentation vitesse | Puissance du moteur d'alimentation 3 axes X/Y/Z | kW | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| Vitesse de déplacement rapide X | m/min | 36/48 | 36/48 | 30 | 30 | |
| Vitesse de déplacement rapide Y | m/min | 36/48 | 36/48 | 30 | 30 | |
| Vitesse de déplacement rapide Z | m/min | 36/48(24) | 36/48(24) | 30(20) | 30(20) | |
| Vitesse de coupe et d'alimentation | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Outil revue (Type de disque) | Magasin d'outils | T | 24/30 | 24/30 | 24/30 | 24/30 |
| Diamètre max. de l'outil * longueur / poids | mm*mm/kg | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| Temps de changement d'outil | seconde. | 2,5/1,3 | 2,5/1,3 | 3 | 3 | |
| Précision (ISO) | Précision de localisation X/Y/Z | mm | 0,008/0,008/0,008(0,012) | 0,015/0,015/0,015(0,018) | ||
| Précision de localisation répétée X/Y/Z | mm | 0,004/0,004/0,004(0,006) | 0,008/0,008/0,008(0,009) | |||
| Autres | La capacité de puissance | Kva | 20 | 25 | 35 | 45 |
| Pression de l'alimentation en air | kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Dimensions hors tout (longueur Largeur hauteur) | mm | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Poids net de la machine-outil (approximatif) | kg | 5500 | 7000 | 10000 | 14500 | |
zhengzhou Timeway Machine Tool CO., Ltd. est un fabricant et exportateur de machines professionnelles avec de nombreuses années d'histoire.Nos produits se vendent bien sur le marché intérieur et sont exportés dans plus de 80 pays et régions.
Principaux produits : tour CNC, tour, centre d'usinage, fraiseuse, rectifieuse, perceuse et fraiseuse, cisaille, cintreuse, fraiseuse CNC, machine à scier, aléseuse, presse plieuse.
Principaux marchés : Europe de l’Ouest, Amérique du Sud, Moyen-Orient, Europe du Nord, Afrique, etc.
