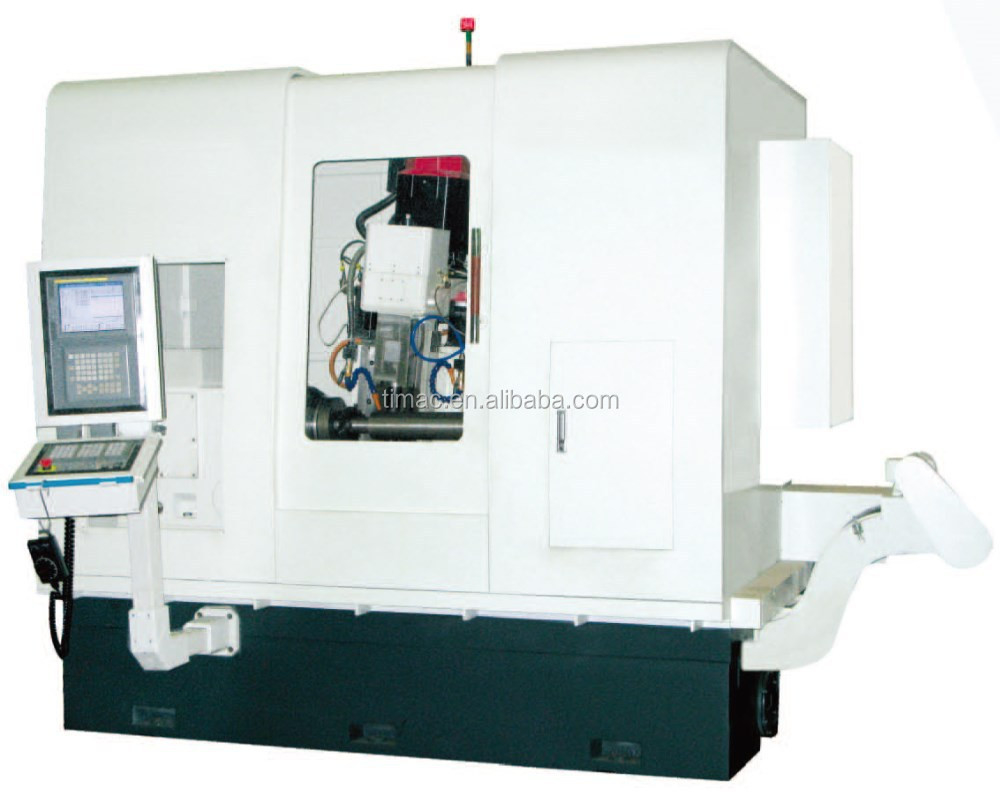

370 mm Centre haute machine à fraisage à arbre à spline CNC engrenage horizontal
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Tiamc, Timeway |
| Certification: | ISO9001:2008, CE, TUV |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $10,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (fumigée) |
| Capacité d'approvisionnement: | 100 ensembles par an |
|
Détail Infomation |
|||
| CNC ou non: | CNC | Condition: | Nouveau |
|---|---|---|---|
| Le type: | Machine de fraisage de vitesse | Vidéo d'inspection de sortie: | Fournit |
| Rapport d'essai de la machine: | Fournit | Type de commercialisation: | Produit ordinaire |
| Garantie des composants de base: | 1 année | Composants de base: | PLC, moteur, roulement, boîte de vitesses, moteur, récipient sous pression, engrenage, pompe |
| Voltage: | Comme exigent | Dimension ((L*W*H): | 2500 à 3250 x 2470 x 2450 mm |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Poids (kg): | 9000 | Puissance (kW): | 15 |
| Industrie concernée: | Magasins de matériau de construction, usine, ateliers de réparations de machines, énergie et exploit | Emplacement de la salle d'exposition: | Italie, France, Brésil, Pérou, Inde, Mexique |
| Service après-vente fourni: | Assistance en ligne | Max.diamètre à usiner: | 200 mm |
| Max.module à usiner: | 5 mm | Longueur maximale de la pièce à usiner: | 750 à 1500 mm |
| Longueur maximale de la pièce usinée: | 650 à 1350 mm | Plage de dents à usiner: | 4 à 200 dents |
| Centre haut de la machine: | 370mm | Max. déplacement de l'enveloppe de la queue: | 70 mm |
| Port: | Port de Chine | ||
Description de produit
Caractéristiques:
1. La machine est utilisée pour couper des pièces en géolique cylindrique à dent droite et à dent hélicoïdale, avec toutes sortes de formes de dents, en utilisant la méthode de la pédale.Il peut également plancher à dent droite et à dent hélicoïdale engrenage d'arbre de connexion, et couper la ligne conique, la ligne de fond du cône ainsi que l'engrenage à pas.
2La machine contrôle l'indice en utilisant le boîtier d'engrenages électriques, l'action de réglage de l'entraînement et le changement de plaque de cuisson est terminé automatiquement par CNC.Et la précision est très élevée,Il a une plus grande plage de vitesse que le coupe-pièces..La vitesse d'accélération est réglable de 200 r/min à 1200 r/min sans pas.La vitesse maximale de la pièce est de 200 rotors et l'efficacité de coupe est assez élevée.La coupe de grêle peut également être effectuée en cas de collision du vent..
3La machine peut terminer automatiquement l'index unique et elle peut indiquer et elle peut couper en utilisant le coupeur de palette.
4. Deux coupeuses à rouleaux de spécifications différentes peuvent être montées sur la machine en même temps.
5Il est adapté pour couper toutes sortes de dents de forme arbre de spline et engrenages dans les industries de construction de machines.
| Spécification | HMK6020 |
| Max.diamètre à usiner | Φ200 mm |
| Max.module à usiner | 5 mm |
| Longueur maximale de la pièce à usiner | 750 à 1500 mm |
| Longueur maximale de la pièce usinée | 650 à 1350 mm |
| Plage de dents à usiner | 4 à 200 dents |
| Centre haut de la machine | 370 mm |
| Taille maximale de la fraiseuse à monter | Φ130x200 mm |
| Max. déplacement de l'enveloppe de la queue | 70 mm |
| Angle de réglage de la tête de fraisage | ± 45° |
| Nombre d'axes à contrôler | 6 axes |
| Nombre d'axes à suivre | 4 axes |
| engrenages à usiner | dents droites/dents hélicoïdales |
| Toutes les dimensions (LxWxH) | 2500 à 3250 x 2470 x 2450 mm |
| Poids de la machine | 9 000 à 12 000 kg |
