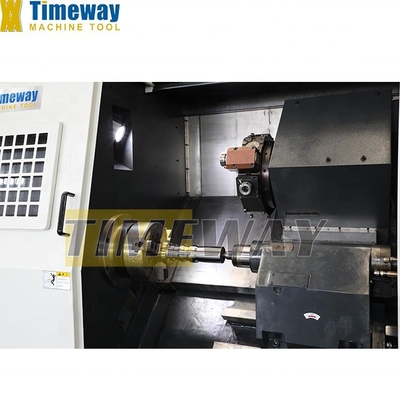

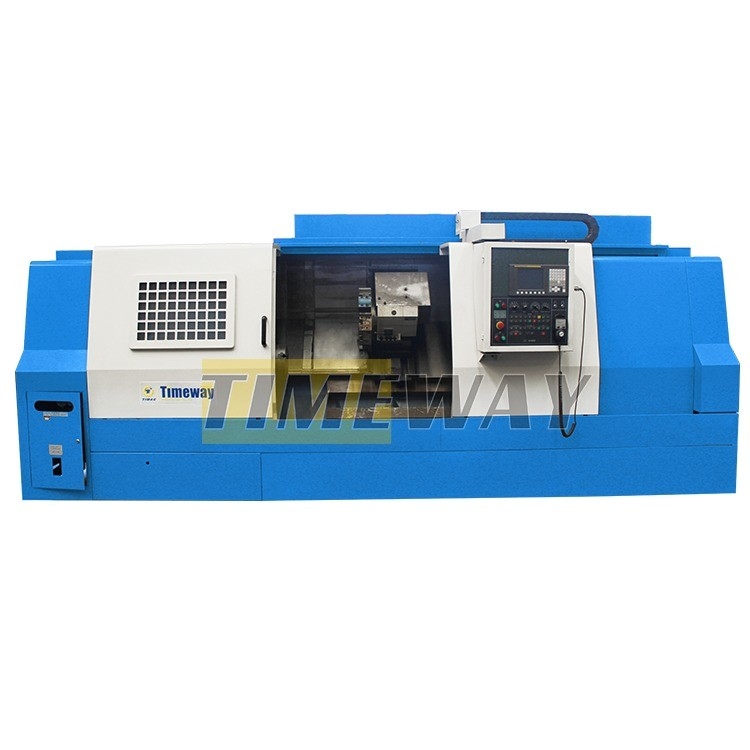

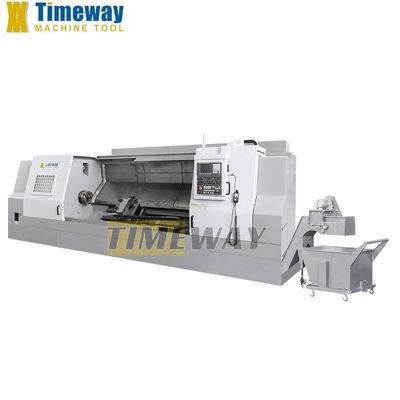

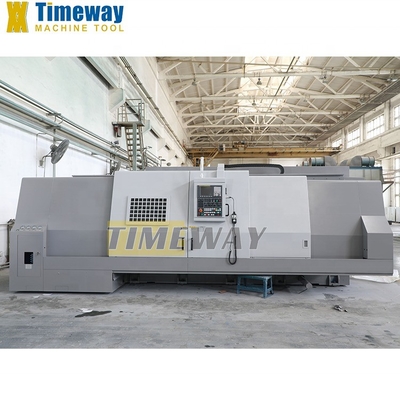

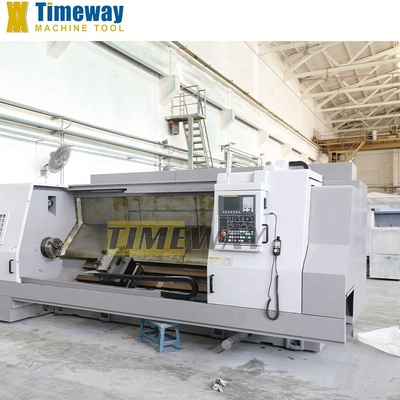

Centre de tournage CNC à charge moyenne 590/965/1465/1965mm Axe Z Voyage pour l'usinage des métaux
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timac |
| Numéro de modèle: | Un AK-25 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $53,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Taux de charge moyen |
| Largeur du lit (mm): | 0 millimètres | Puissance du moteur à broche ((kW): | 30 |
| Nombre de broches: | Deux jumeaux | Nombre d'axes: | 2 |
| Voyage (axe X): | 230 millimètres | Voyage (axe Z) (mm): | 2965 mm |
| Dimension ((L*W*H): | Pour les pièces détachées: | Voltage: | 15/18.5kw |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 8 |
| Poids (kg): | 4500 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Oscillation au-dessus de lit: | 520mm | Max. Je tourne le dia.: | Pour les véhicules à moteur |
| Max. Je fais tourner la voiture.: | 360mm | Longueur de Max.Turning: | 530/905/1405/1905 mm |
| Distance entre les centres: | 625/1000/1500/2000 mm | Capacité max.bar: | 70 mm |
| Voyage à l'axe X: | 230mm | Voyage d'axe des z: | 590/965/1465/1965 mm |
| Traversement rapide (axes x et z): | 12.0/15m/min | Coupe d'alimentation ((axe x et z): | 5000mm/min |
| Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication | Emplacement de la salle d'exposition: | Canada, Italie, France, Russie |
| Type de commercialisation: | Produit ordinaire | Composants de base: | Moteur, pompe |
| Velocité maximale de la broche (rpm): | 3500 r.p.m | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 87 |
| Max. Longueur tournée (mm): | 2905 | ||
Description de produit
Description du produit
Le tour CNC à pleine fonction dispose d'un système de contrôle en boucle semi-fermé qui augmente la productivité grâce à la découpe à grande vitesse.pièces de disque, tels que le tournage de la surface cylindrique interne et externe, de la surface conique, de la surface circulaire, de la face d'extrémité, en fente, de la perforation, du forage, de l'enroulement, en particulier pour les multiples espèces,un petit lot de traitement de tournage- une étanchéité facile, une adaptabilité au processus, une efficacité de traitement élevée, un taux de ferraille faible, une bonne consistance du produit fini et une réduction des exigences de compétence technique des travailleurs,programmation facile, simple de fonctionnement, ce qui le rend largement sélectionné comme l'équipement de traitement mécanique idéal pour les petites et moyennes entreprises.
Spécification
Spécification | Unité | Un AK-25 | Un AK-35 |
Passez-vous sur le lit. | mm | 520 | 660 |
Max. Je tourne le dia. | mm | 420 | 550 |
Max. Je fais tourner la voiture. | mm | 360 | 420 |
Durée maximale de rotation | mm | Le numéro d'immatriculation est le numéro de série 530/905/1405/1905. | Les États membres doivent respecter les dispositions suivantes: |
Distance entre les centres | mm | 625/1000/1500/2000: les États membres | 890/1640/2000/3000 |
Capacité max.bar | mm | 70 | 80 |
Voyage par axe X | mm | 230 | 305 |
Voyage par axe Z | mm | Les États membres doivent: | Les États membres doivent fournir les informations suivantes: |
Traversement rapide (axes x et z) | M/min | 12.0/15 | 12.0/15 |
Coupe d'alimentation ((axe x et z) | mm/min | 5000 | 5000 |
Alimentation à la main ((axe x et z) | mm/min | 1260 | 1260 |
Vitesse du fuseau | Rpm | 35 à 3500 | 25 à 2500 |
Nose à broche | mm | A2 à 8 | A2 à 8 |
Taille de la prise | pouces | 10 pouces | 12 pouces |
Le roulement de l'extrémité avant de la broche (dia) | mm | 130 | 160 |
Dépouillement par broche (dia) | mm | 87 | 92 |
Nombre de stations | 12 | 12 | |
Temps d'indexation | s | 1 | 1 |
Taille de la tige de l'outil | mm | 25 × 25 | 25 × 25 |
Une journée ennuyeuse au bar. | mm | 40 | 50 |
Moteur à broche principale | kW | 18.5 / 15 | Je vous en prie. |
Servo-moteur à axe X | kW | 1.6 | 3 |
Servo-moteur à axe Z | kW | 3 | 4 |
Maximum de déplacement du stock | mm | 490/865/1365/1865 Les États membres | Les produits de l'annexe II ne sont pas soumis à la présente directive. |
D'une plume de queue | mm | 85 | 110 |
Voyage du stock de queue | mm | 80 | 100 |
Trou conique de la plume du queue | MT-5 | MT-5 | |
Le pouvoir | kW | 30 | 46 |
Poids de la machine | en kg | Le montant de l'aide est fixé à la valeur de l'aide. | Le montant de l'aide est calculé en fonction des coûts. |
Espace au sol | Pour le calcul de l'échantillon, on utilise les valeurs Le nombre d'équipements utilisés est le suivant: | 3620 × 1820, 4725 × 1840, 5825 × 1900, 7000 × 2200 | |
Accuracité de positionnement sur l'axe X R | mm | 0.01 | 0.01 |
Accuracité de positionnement sur l'axe X B | mm | 0.012 | 0.012 |
Accuracité de positionnement de l'axe X A | mm | 0.025 | 0.025 |
Accuracité de positionnement de l'axe Z R | mm | 0.007 | 0.007 |
Accuracité de positionnement de l'axe Z B | mm | 0.006 | 0.006 |
Accuracité de positionnement de l'axe Z A | mm | 0.016 | 0.016 |
Les accessoires
Les accessoires standard:
Système CNC FANUC 0i TD,
Système de refroidissement,
Système hydraulique,
lampe de travail standard,
La protection contre les éclaboussures est terminée.
lumière de fonctionnement,
une puissance de sortie supérieure à 50 W
une puissance de sortie supérieure à 50 W
tourelle de type tambour,
à l'aide d'un dispositif de détection de l'eau
fonction de l'axe C (série M),
tourelle à moteur (série M),
un détecteur de pression (série M),
Une trousse d'outils,
Documents techniques
Accessoires optionnels:
Un convoyeur à copeaux,
Un seau de puces,
Metteur d'outils,
un détecteur hydraulique,
La programmation de l'équipement,
Porte automatique,
Restez hydraulique.
