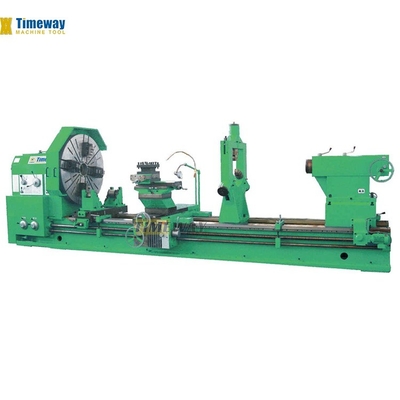

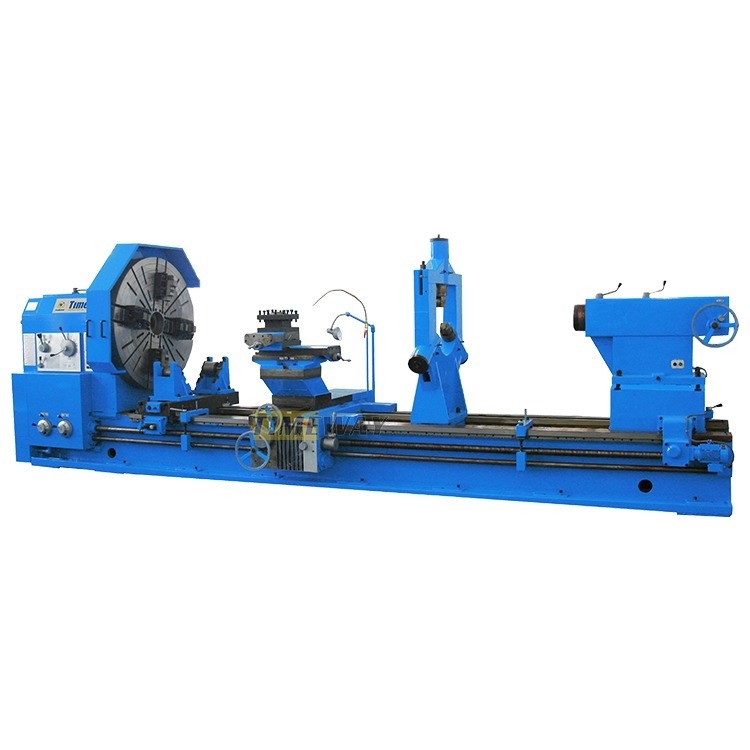

Longueur de tournage maximale 2800/3800/4800/5800 mm Tour horizontal lourd pour le secteur industriel
Détails sur le produit:
| Lieu d'origine: | SHN |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | Le numéro AL-1600 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $15,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 12000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1100 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 30 |
| Voltage: | 380V 50HZ 3PH ou négociable | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Poids (kg): | 20000 KG | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Oscillation maximale au-dessus de lit: | 1600 millimètres |
| Glissière de croix de Max. Swing Over: | 1250 mm | Distance entre les centres: | Pour les véhicules à moteur: |
| Max. longueur de rotation: | Pour les véhicules à moteur électrique | Largeur de lit: | Étendue de l'eau |
| Capacité de chargement: | 16 Tonnes | Nez d'axe: | A2 à 15 |
| Trou d'axe: | 100 millimètres | Taper à fuseau: | Mesure 140 |
| Hauteur de la machine: | 2380 mm | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Industrie concernée: | Fabrication, travaux de construction |
| Emplacement de la salle d'exposition: | Égypte, France, Allemagne, Arabie saoudite, Indonésie, Maroc, Algérie, Ukraine, Australie | Composants de base: | Pompe, PLC |
| Max. Longueur tournée (mm): | 3000 millimètres | Année: | Nouveau |
| Port: | Port de Chine | ||
Description de produit
Description des produits
1Ce tour horizontal de série est adapté pour le traitement de pièces de grande taille de pièces moulées, aciers et métaux non ferreux.épuisant et nidifiant, et peut tourner divers fils internes et externes, tels que métrique, pouce, module et diamétrique.
2. La machine est solide, rigide, haute puissance, large plage de vitesses et capable de couper à grande vitesse et puissamment;l'erreur de degré du cylindre n'est pas supérieure à 0.05 mm dans la longueur de mesure de 300 mm.
3Le lit est constitué d'un lit de structure en fonte. Les côtes internes ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée, et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition de
Ils rampent.

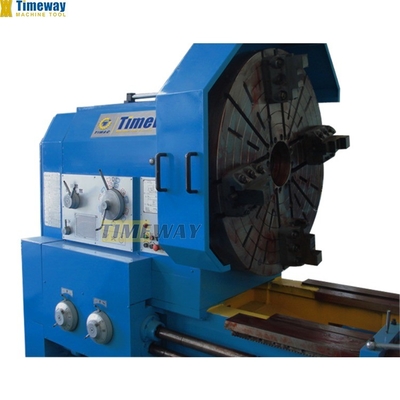

4. Le roulement de broche de la machine adopte des produits de marque célèbres. La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermique, la tête est lubrifiée par un cycle de bain d'huile.
Le fuseau adopte une combinaison de roulements de précision et trois structures de support, améliorant la précision et augmentant la rigidité.
5Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable
pendant un fonctionnement à long terme.
6. Le diamètre standard du trou d'échappement de la broche est de 100 mm, et adoptez le type de connexion de nez de broche A2-15, la précision de débit de la broche est meilleure.
7. La machine peut être utilisée pour couper la surface conique courte par le poteau d'outil supérieur (sans AL-2500),et la longue surface conique peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale ensemble (sans AL-2500).
8. Haute puissance, rigidité élevée et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses de 3,15-315 tours par minute avec 33 vitesses.
9. La machine est une machine lourde avec une capacité de chargement maximale de 16 tonnes, facultative peut être de 20 tonnes, adopte de larges rails de guidage rectangulaires avec une bonne stabilité et rigidité, la largeur du lit est de 1100 mm.
10La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
11. La machine-outil standard équipée d'un train électrique, réduit l'intensité du travail de l'opérateur et améliore l'efficacité du travail.
2. La machine est solide, rigide, haute puissance, large plage de vitesses et capable de couper à grande vitesse et puissamment;l'erreur de degré du cylindre n'est pas supérieure à 0.05 mm dans la longueur de mesure de 300 mm.
3Le lit est constitué d'un lit de structure en fonte. Les côtes internes ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée, et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition de
Ils rampent.
4. Le roulement de broche de la machine adopte des produits de marque célèbres. La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermique, la tête est lubrifiée par un cycle de bain d'huile.
Le fuseau adopte une combinaison de roulements de précision et trois structures de support, améliorant la précision et augmentant la rigidité.
5Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable
pendant un fonctionnement à long terme.
6. Le diamètre standard du trou d'échappement de la broche est de 100 mm, et adoptez le type de connexion de nez de broche A2-15, la précision de débit de la broche est meilleure.
7. La machine peut être utilisée pour couper la surface conique courte par le poteau d'outil supérieur (sans AL-2500),et la longue surface conique peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale ensemble (sans AL-2500).
8. Haute puissance, rigidité élevée et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses de 3,15-315 tours par minute avec 33 vitesses.
9. La machine est une machine lourde avec une capacité de chargement maximale de 16 tonnes, facultative peut être de 20 tonnes, adopte de larges rails de guidage rectangulaires avec une bonne stabilité et rigidité, la largeur du lit est de 1100 mm.
10La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
11. La machine-outil standard équipée d'un train électrique, réduit l'intensité du travail de l'opérateur et améliore l'efficacité du travail.
Les spécifications | Unité | Le groupe AL-1400 | Le numéro AL-1600 | Le numéro d'identification | |
Passez-vous sur le lit. | mm | 1440 | 1600 | 1800 | |
Faire basculer la voiture | mm | 1050 | 1250 | 1450 | |
Longueur maximale de la pièce à usiner | mm | 1000 à 16000 | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | |
Max. longueur de virage | mm | 800 à 15 800 | Le montant de l'aide est fixé à la valeur de l'aide. | Le montant de l'aide est fixé à la valeur de l'aide. | |
Durabilité du guidage | mm | 1100 | 1100 | 1100 | |
Poids maximal de la pièce à usiner | t | 16 | 16 | 16 | |
Nose à broche | - | A2 à 15 | A2 à 15 | A2 à 15 | |
Parcours à fente | mm | 130 | 100 | 100 | |
Trou conique de la broche | - | Mesure 140 | métrique 140 | métrique 140 | |
Plage de vitesses de la broche | R/min | - Je ne sais pas. - Je sais. | - Je ne sais pas. | - Je ne sais pas. | |
Nombre de vitesses de la broche | étapes | Avant-première: 21, retour: 12 | Avant-première: 21, retour: 12 | Avant-première: 21, retour: 12 | |
Longitude et traverse | espèces | 56 | 56 | 56 | |
Alimentation par révolution | mm/r | longueur longitudinale:0.1-12, croisée:0.05 à 6 | longueur longitudinale:0.1-12, croisée:0.05-6, poste d'outil supérieur: 0.025-3 | longueur longitudinale:0.1-12, croisée:0.05-6, poste d'outil supérieur: 0.025-3 | |
Numéro et portée du fil métrique | mm | 1 à 120 (44) | 1 à 120 (44) | 1 à 120 (44) | |
Numéro et gamme de fils de pouces | Le TPI | 3/8 à 28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
Nombre et gamme de fils de modules | MP | 0.5 à 60 (45) | 0.5 à 60 (45) | 0.5 à 60 (45) | |
Numéro et gamme de fils | DP | 1 à 56 (25) | Les produits de la catégorie 1 | Les produits de la catégorie 1 | |
Distance entre le fuseau et le plan de l'outil | mm | 53 | 53 | 53 | |
Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90 | ± 90 | ± 90 | |
Max. déplacement du glissement transversal | mm | 800 | 850 | 900 | |
Max. déplacement de la glissière supérieure | mm | 360 | 360 | 360 | |
Section de la tige de l'outil | mm | 50 x 50 | 50 x 50 | 50 x 50 | |
Parcours du poste d'outillage (par tour de cadran) | mm | 0.05 | 0.05 | 0.05 | |
Dia. de plumes de queue | mm | 260 | 260 | 260 | |
Voyage de la plume de queue | mm | 300 | 300 | 300 | |
Pneumatique à base de plumes de cheval | - | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées | |
Puissance du moteur principal | kW | 30 | 30 | 30 | |
Longueur | mm | 4120 à 1920 | Le produit doit être présenté à l'essai. | Le produit doit être présenté à l'essai. | |
Largeur | mm | 2100 | 2130 | 2330 | |
Taille | mm | 2325 | 2380 | 2480 | |
4 mâchoires à rouleaux lourds à rouleaux indépendants Un repos régulierLe centre est mort. poste d'outillage de 4 stations Système de refroidissement Lampe de travail Parties à moteur électrique Outils et boîte à outils Pièces et boulons de nivellement Manuel d'utilisation | Plaque de face DRO à 2 ou 3 axes Garde de chuck Garde-outil Défense contre les éclaboussures arrière Soutien au rouleau Une attache émoussante. |
