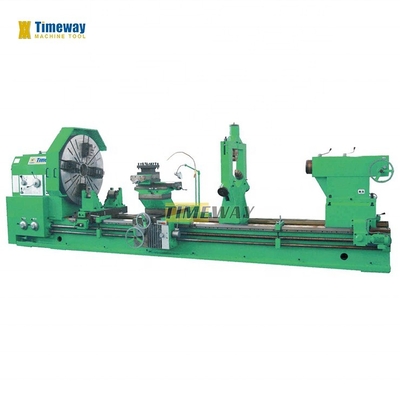

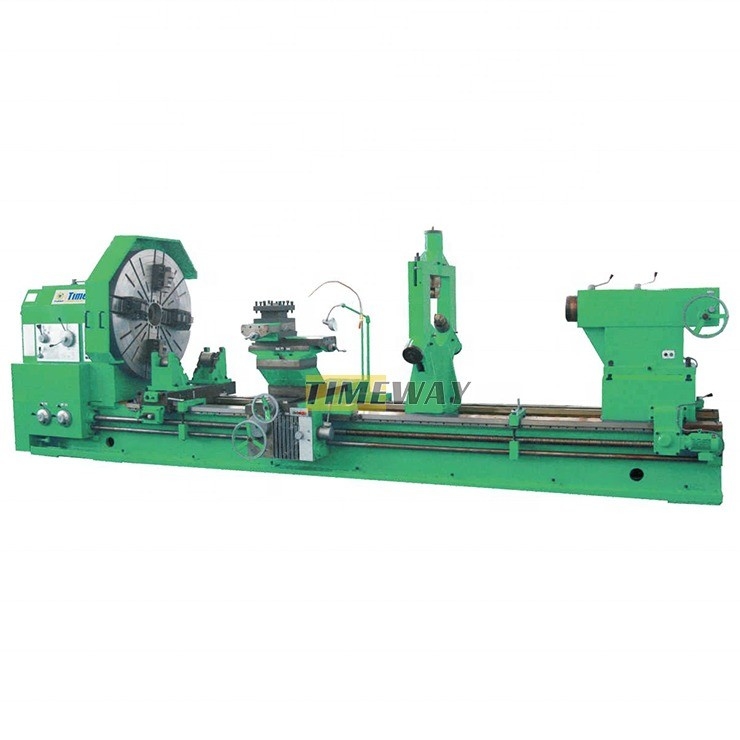

2022 Tour horizontal lourd avec 1100 mm de largeur de lit et 11800 mm de longueur maximale de la pièce
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timac |
| Numéro de modèle: | Le numéro d'identification |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $150,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 11800 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1100 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 30 |
| Voltage: | Pour les appareils à commande numérique | Dimension ((L*W*H): | Le nombre de pièces de rechange est le suivant: |
| Poids (kg): | 20000 KG | Garantie: | 1 année |
| Points clés de vente: | Multifonctionnel | Type de commercialisation: | Autres |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Oscillation au-dessus de lit: | 1 800 mm |
| Faire basculer le wagon: | 1450mm | Max. Length d'objet: | 12000mm |
| Max. longueur de rotation: | 11800mm | Envergure de voie de guidage: | 1100 |
| Max. Poids de la pièce à usiner: | 16t | Nez d'axe: | A2 à 15 |
| Trou d'axe: | 100 | Trou conique de la broche: | Métrique 140 |
| Plage de vitesses de la broche: | - Je ne sais pas. | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Industrie concernée: | Salles de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Égypte, Arabie saoudite, Pakistan, Inde, Chili, Émirats arabes unis, Nigéria, Australie | Composants de base: | Moteur, boîte de vitesses |
| Max. Longueur tournée (mm): | 11800 mm | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:
1Ce tour horizontal de série est adapté pour le traitement de pièces de grande taille de pièces moulées, aciers et métaux non ferreux.épuisant et nidifiant, et peut tourner divers fils internes et externes, tels que métrique, pouce, module et diamétrique.
2La machine est solide, rigide, à haute puissance, à large plage de vitesses et capable de couper à grande vitesse et à grande puissance.l'erreur de degré du cylindre n'est pas supérieure à 0.05 mm dans la longueur de mesure de 300 mm.
3Le lit est constitué d'un lit de structure en fonte, les côtes intérieures présentant une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un système de
sur la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée,et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition de rampes à basse vitesse.Le roulement de broche de la machine adopte des produits de marque célèbres.La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la brochePour réduire la déformation thermique, la tête de roulement est lubrifiée par un cycle de bain d'huile.amélioration de la précision et de la rigidité.
4Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.
La précision de l'axe est relativement stable pendant le fonctionnement à long terme.
5.Le diamètre standard du trou d'échappement de la broche est de 100 mm et adopte le type de connexion de nez de broche A2-15, la précision de débit de la broche est meilleure.
6. La machine peut être utilisée pour couper la surface conique courte par le poteau d' outil supérieur, et la surface conique longue peut être tournée par le poteau d' outil supérieur et l' alimentation longitudinale ensemble.
7- Haute puissance, haute rigidité et large plage de vitesses pour une coupe rapide et puissante, plage de vitesses de 3,15 à 315 tr/min avec 33 vitesses.
8.La machine est une machine lourde avec une capacité de chargement maximale de 16 tonnes, optionnellement peut être de 20 tonnes, adopte de larges rails de guidage rectangulaires avec une bonne stabilité et rigidité, la largeur du lit est de 1100 mm.
9La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
10.La machine-outil standard équipée d'un train électrique, réduit l'intensité du travail de l'opérateur et améliore l'efficacité du travail
1Ce tour horizontal de série est adapté pour le traitement de pièces de grande taille de pièces moulées, aciers et métaux non ferreux.épuisant et nidifiant, et peut tourner divers fils internes et externes, tels que métrique, pouce, module et diamétrique.
2La machine est solide, rigide, à haute puissance, à large plage de vitesses et capable de couper à grande vitesse et à grande puissance.l'erreur de degré du cylindre n'est pas supérieure à 0.05 mm dans la longueur de mesure de 300 mm.
3Le lit est constitué d'un lit de structure en fonte, les côtes intérieures présentant une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un système de
sur la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée,et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition de rampes à basse vitesse.Le roulement de broche de la machine adopte des produits de marque célèbres.La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la brochePour réduire la déformation thermique, la tête de roulement est lubrifiée par un cycle de bain d'huile.amélioration de la précision et de la rigidité.
4Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.
La précision de l'axe est relativement stable pendant le fonctionnement à long terme.
5.Le diamètre standard du trou d'échappement de la broche est de 100 mm et adopte le type de connexion de nez de broche A2-15, la précision de débit de la broche est meilleure.
6. La machine peut être utilisée pour couper la surface conique courte par le poteau d' outil supérieur, et la surface conique longue peut être tournée par le poteau d' outil supérieur et l' alimentation longitudinale ensemble.
7- Haute puissance, haute rigidité et large plage de vitesses pour une coupe rapide et puissante, plage de vitesses de 3,15 à 315 tr/min avec 33 vitesses.
8.La machine est une machine lourde avec une capacité de chargement maximale de 16 tonnes, optionnellement peut être de 20 tonnes, adopte de larges rails de guidage rectangulaires avec une bonne stabilité et rigidité, la largeur du lit est de 1100 mm.
9La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
10.La machine-outil standard équipée d'un train électrique, réduit l'intensité du travail de l'opérateur et améliore l'efficacité du travail
Les spécifications | Unité | Le numéro d'identification |
Passez-vous sur le lit. | mm | 1800 |
Faire basculer la voiture | mm | 1450 |
Longueur maximale de la pièce à usiner | mm | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. |
Max. longueur de virage | mm | Le montant de l'aide est fixé à la valeur de l'aide. |
Durabilité du guidage | mm | 1100 |
Poids maximal de la pièce à usiner | t | 16 |
Nose à broche | - | A2 à 15 |
Parcours à fente | mm | 100 |
Trou conique de la broche | - | métrique 140 |
Plage de vitesses de la broche | R/min | - Je ne sais pas. |
Nombre de vitesses de la broche | étapes | Avant-première: 21, retour: 12 |
Longitude et traverse | espèces | 56 |
Alimentation par révolution | mm/r | longueur longitudinale:0.1-12, croisée:0.05-6, poste d'outil supérieur: 0.025-3 |
Numéro et portée du fil métrique | mm | 1 à 120 (44) |
Numéro et gamme de fils de pouces | Le TPI | 28-1/4 (31) |
Nombre et gamme de fils de modules | MP | 0.5 à 60 (45) |
Numéro et gamme de fils | DP | Les produits de la catégorie 1 |
Distance entre le fuseau et le plan de l'outil | mm | 53 |
Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90 |
Max. déplacement du glissement transversal | mm | 900 |
Max. déplacement de la glissière supérieure | mm | 360 |
Section de la tige de l'outil | mm | 50 x 50 |
Parcours du poste d'outillage (par tour de cadran) | mm | 0.05 |
Dia. de plumes de queue | mm | 260 |
Voyage de la plume de queue | mm | 300 |
Pneumatique à base de plumes de cheval | - | Le nombre de personnes concernées |
Puissance du moteur principal | kW | 30 |
Longueur | mm | Le produit doit être présenté à l'essai. |
Largeur | mm | 2330 |
Taille | mm | 2480 |
Accès à l'appareil | Accès à l'électricité: |
à 4 mâchoires, à rouleaux lourds, à rouleaux indépendants, Reposez-vous régulièrement. Le centre est mort. 4- poste d'outillage de la station, Système de refroidissement, lampe de travail, Mobilité électrique le stock de queue, Outils et boîte à outils, Coude et boulons de nivellement, Manuel d'utilisation | plaque de face, DRO à 2 ou 3 axes, Le garde de Chuck, Garde du poteau d'outil Garde arrière contre les éclaboussures. support de rouleaux, Appareil de meulage |
