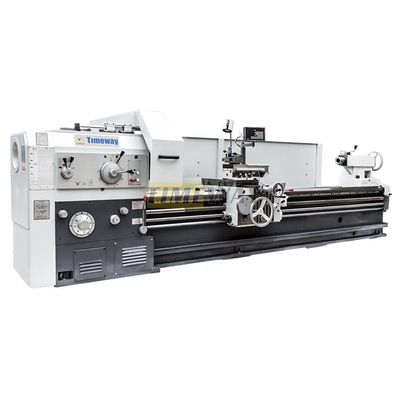

Max. Swing Over Cross Slide 480 mm Tour horizontal de type lourd pour le domaine de l'industrie
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timac |
| Numéro de modèle: | AL800 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $42,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 6000 | Région de vitesse de la broche ((rpm): | 6 - 750 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 11 | Voltage: | Pour les appareils à commande numérique |
| Dimension ((L*W*H): | Pour les appareils de traitement de l'air | Poids (kg): | 5 000 kg |
| Garantie: | 1 année | Points clés de vente: | Multifonctionnel |
| Type de commercialisation: | Produit ordinaire | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Oscillation maximale au-dessus de lit: | 800m | Glissière de croix de Max. Swing Over: | 480mm |
| Distance entre le centre: | 6 000 mm | Max. longueur de rotation: | 5850mm |
| Largeur de lit: | 600 mm | Taper à fuseau: | 1:20 |
| Gamme de vitesse d'axe: | 6 à 750 tours par minute | Nez d'axe: | C11 |
| Capacité de chargement: | 3 000 kg | Tracé de glissement supérieur: | 200 mm |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 |
| Industrie concernée: | Salons de réparation de machines | Emplacement de la salle d'exposition: | Égypte, Royaume-Uni, France, Philippines, Mexique, Maroc, Émirats arabes unis, Bangladesh, Australie |
| Composants de base: | Moteur | Max. Longueur tournée (mm): | 6000 millimètres |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Caractéristiques:
1Ces tours sont conçus pour tourner des surfaces cylindriques intérieures et extérieures, des surfaces coniques et d'autres pièces tournantes.
Ils peuvent traiter toutes sortes de fils métriques, pouces, modules et radiaux couramment utilisés, et peuvent couper des rainures d'huile et des voies clés.
2.La machine est solide, rigide, à haute puissance, à large plage de vitesses et capable de couper à grande vitesse et à grande puissance.l'erreur de degré cylindrique n'est pas supérieure à 00,03 mm dans une longueur de mesure de 300 mm.
3Il convient à la découpe stable et robuste de pièces de taille moyenne et grande telles que des pièces moulées, des pièces rigides et des métaux non ferreux.
4Le lit est constitué d'un lit structural en fonte. Les côtes intérieures présentent une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée,
et que les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition d'un rampage à basse vitesse.
5.Le roulement de broche de la machine adopte des produits de marque célèbres.La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermiqueL'extrémité avant de l'arbre principal adopte une structure à trois supports constituée d'un roulement à billes angulaire à contact à deux rouleaux,
Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.La broche bien assemblée présente les caractéristiques d'une faible élévation de température, une faible déformation thermique et une grande précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
6.Un lit à une pièce de haute rigidité avec une envergure de 600 mm, ce qui garantit à la machine une forte stabilité et une grande précision, et une capacité de chargement entre les centres pouvant atteindre 3000 kg.
7.Le fuseau standard à travers le diamètre du trou est de 100 mm, peut être de 140 mm en option; pour l'usinage d'une grande variété de pièces, la machine a une plage de vitesse de 6 à 775 tr / min avec 24 vitesses.
10.Le glissement supérieur peut tourner le cône court par alimentation automatique ou manuelle, le glissement supérieur et l'alimentation longitudinale combinés peuvent tourner la longue surface conique.
2.La machine est solide, rigide, à haute puissance, à large plage de vitesses et capable de couper à grande vitesse et à grande puissance.l'erreur de degré cylindrique n'est pas supérieure à 00,03 mm dans une longueur de mesure de 300 mm.
3Il convient à la découpe stable et robuste de pièces de taille moyenne et grande telles que des pièces moulées, des pièces rigides et des métaux non ferreux.
4Le lit est constitué d'un lit structural en fonte. Les côtes intérieures présentent une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée,
et que les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition d'un rampage à basse vitesse.
5.Le roulement de broche de la machine adopte des produits de marque célèbres.La boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermiqueL'extrémité avant de l'arbre principal adopte une structure à trois supports constituée d'un roulement à billes angulaire à contact à deux rouleaux,
Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.La broche bien assemblée présente les caractéristiques d'une faible élévation de température, une faible déformation thermique et une grande précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
6.Un lit à une pièce de haute rigidité avec une envergure de 600 mm, ce qui garantit à la machine une forte stabilité et une grande précision, et une capacité de chargement entre les centres pouvant atteindre 3000 kg.
7.Le fuseau standard à travers le diamètre du trou est de 100 mm, peut être de 140 mm en option; pour l'usinage d'une grande variété de pièces, la machine a une plage de vitesse de 6 à 775 tr / min avec 24 vitesses.
10.Le glissement supérieur peut tourner le cône court par alimentation automatique ou manuelle, le glissement supérieur et l'alimentation longitudinale combinés peuvent tourner la longue surface conique.
Les spécifications | Unité | Le numéro d'identification |
Passez-vous sur le lit. | mm | 800 |
Faire basculer la voiture | mm | 480 |
Longueur maximale de la pièce à usiner | mm | 1500 à 6000 |
Max. longueur de virage | mm | autres produits de la filière |
Durabilité du guidage | mm | 600 |
Poids maximal de la pièce à usiner | en kg | 3000 |
Nose à broche | - | C11 (C15 est facultatif) |
Parcours à fente | mm | 100 (140 au choix) |
Trou conique de la broche | - | Première mesure:20 |
Plage de vitesses de la broche | Rpm | Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. |
Nombre de vitesses de la broche | étapes | 18; 6 |
Vitesse d'alimentation longitudinale | mm/r | 0.1-24.32 (64) |
Vitesse d'alimentation croisée | mm/r | 0.05 à 12.16 (64) |
Numéro et portée du fil métrique | mm | 1 à 240 (50) |
Numéro et gamme de fils de pouces | Le TPI | 14 à 16 |
Nombre et gamme de fils de modules | MP | 0.5 à 120 (53) |
Numéro et gamme de fils | DP | 28-1 (24) |
Vitesse de traversée rapide | mm/min | 4000 |
Distance entre le fuseau et le plan de l'outil | mm | 33 |
Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90 |
Max. déplacement du glissement transversal | mm | 500 |
Max. déplacement de la glissière supérieure | mm | 200 |
Section de la tige de l'outil | mm | 32x32 |
Dia. de plumes de queue | mm | 100 |
Voyage de la plume de queue | mm | 250 |
Pneumatique à base de plumes de cheval | MT6 | |
Puissance du moteur principal | kW | 11 |
Longueur | mm | 3670 à 8260 |
Largeur | mm | 1730 |
Taille | mm | 1450 |
Accès à l'équipement | Accès à l'équipement |
Un coup à trois mâchoires. repos régulier (longueur supérieure à 2 M), Suivez le repos. à l'aide d'un dispositif de détection de l'eau, Le centre est mort. à 4 postes d'outillage, Réfrigérationle système, Travailune lampe, Outils et boîte à outils, Coude et boulons de nivellement, Manuel d'utilisation | à 4 mâchoires indépendantes, plaque de face, DRO à 2 ou 3 axes, Le garde de Chuck, Tle poste de garde, Garde arrière contre les éclaboussures. Un poste d'outil à changement rapide, Appareil de meulage |
