Rigidité élevée 1 7 fuseau conique 300 mm Queue de queue de queue Voyage géant type Torno machine
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre d'équipements utilisés est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $300,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 5 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 8000 | Région de vitesse de la broche ((rpm): | 0.8 - 160 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1600 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 75 |
| Voltage: | 220V-440V | Dimension ((L*W*H): | La taille de l'appareil doit être comprise entre 5 et 10 mm. |
| Poids (kg): | 36000 KG | Garantie: | 1 année |
| Points clés de vente: | Longue durée de vie | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur: | comme exigence |
| Taille de la broche: | Pour les pièces détachées: | Taper à fuseau: | 1:7 |
| Capacité de chargement: | 25/32/40 tonnes | Diamètre de la plume de la queue: | 300/400mm |
| Voyage croisé de glissière: | 800 mm | Voyage longitudinal: | 8000mm |
| Voyage entre le poste d'outil et le poste supérieur: | 600 mm | Voyage des plumes de queue: | 300 mm |
| Taille de la section d'outil: | 70x70mm | Condition: | Nouveau |
| Industrie concernée: | Usine, vente au détail, travaux de construction | Emplacement de la salle d'exposition: | Canada, Turquie, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Mexique, Russie, |
| Composants de base: | Résistant à l'humidité | Max. Longueur tournée (mm): | 7800 millimètres |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 85 | Année: | 2020 |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Caractéristiques:
Cette machine à tourner est un tour universel d'une capacité de chargement de 25/32/40 tonnes, après avoir utilisé le support de rouleaux et le repos constant, le chargement
Il est adapté aux outils en acier à grande vitesse et en acier allié dur.
Les pièces cylindriques et discales, tournant anneau extérieur, face d'extrémité, fente, coupe, Le forage, les cônes intérieurs et extérieurs de la
- la rotation des fils, et l'utilisation du support d'outil supérieur (via la roue suspendue) pour tourner divers fils de moins de 600 mm de longueur.
1.Le tour est une structure intégrale en forme de boîte à trois rails rectangulaires, qui est coulée en coulée unique avec coulée de haute qualité
Après deux traitements de vieillissement, la stabilité est bonne; la largeur du rail de guidage est de 1600 mm, la rigidité est de
La précision du broyage par des machines de broyage à guides importées assure une longue durée de vie, une
la précision et une bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200Le fuseau obtient une vitesse
une plage de régulation de vitesse de 0,8 à 160 tours/min.
3.Le système d'alimentation est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche,
et le taux d'alimentation est pratique à sélectionner.
4La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
5La machine à tour standard équipée d'un train de roulement électrique, réduit l'intensité de travail de l'opérateur et améliore l'efficacité du travail.
6La machine à tourner fournit deux types de cadre central, à savoir un cadre central fermé et un cadre central ouvert.
7Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière de la machine.
Il est possible de réaliser le fil tournant, et la rangée arrière des supports entraîne la queue pour le mouvement motorisé.
8.Haute rigidité et fuseau de haute précision: Le roulement de fuseau de la machine-outil adopte des produits de marque de renommée nationale.
La boîte adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.
pour réduire la déformation thermique, le boîtier est lubrifié par un cycle de bain d'huile.
La spindle bien assemblée présente les caractéristiques de basse température
augmentation, petite déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable sur le long terme
opération.
Cette machine à tourner est un tour universel d'une capacité de chargement de 25/32/40 tonnes, après avoir utilisé le support de rouleaux et le repos constant, le chargement
Il est adapté aux outils en acier à grande vitesse et en acier allié dur.
Les pièces cylindriques et discales, tournant anneau extérieur, face d'extrémité, fente, coupe, Le forage, les cônes intérieurs et extérieurs de la
- la rotation des fils, et l'utilisation du support d'outil supérieur (via la roue suspendue) pour tourner divers fils de moins de 600 mm de longueur.
1.Le tour est une structure intégrale en forme de boîte à trois rails rectangulaires, qui est coulée en coulée unique avec coulée de haute qualité
Après deux traitements de vieillissement, la stabilité est bonne; la largeur du rail de guidage est de 1600 mm, la rigidité est de
La précision du broyage par des machines de broyage à guides importées assure une longue durée de vie, une
la précision et une bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200Le fuseau obtient une vitesse
une plage de régulation de vitesse de 0,8 à 160 tours/min.
3.Le système d'alimentation est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche,
et le taux d'alimentation est pratique à sélectionner.
4La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
5La machine à tour standard équipée d'un train de roulement électrique, réduit l'intensité de travail de l'opérateur et améliore l'efficacité du travail.
6La machine à tourner fournit deux types de cadre central, à savoir un cadre central fermé et un cadre central ouvert.
7Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière de la machine.
Il est possible de réaliser le fil tournant, et la rangée arrière des supports entraîne la queue pour le mouvement motorisé.
8.Haute rigidité et fuseau de haute précision: Le roulement de fuseau de la machine-outil adopte des produits de marque de renommée nationale.
La boîte adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.
pour réduire la déformation thermique, le boîtier est lubrifié par un cycle de bain d'huile.
La spindle bien assemblée présente les caractéristiques de basse température
augmentation, petite déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable sur le long terme
opération.
Spécification | Unité | Le numéro de série: | Un AK-520 |
Max, tourne-toi sur le lit. | mm | 2500 | |
Max. bascule sur le glissement croisé | mm | 2200 | 520 |
Distance entre les centres | mm | 3 000 à 20 000 | 300 |
Max. couple de chuck | N.m. | 80000 | |
Largeur du lit | mm | 1600 (3 voies coulissantes) | |
Capacité de chargement | tonnes | 32 | |
Tone de la broche | - | 75° | |
Diamètre du tuyau | mm | Le montant de l'aide | C8 |
Plage de vitesse de la broche | Rpm | 0.8-160 (sans pas) | 80 |
Plage d'alimentation longitudinale | mm | 0.125-48 (18) | 1:20/86 |
Plage d'alimentation croisée | mm | 0.063 à 24 (18) | 25 à 2000 |
Fil métrique | mm | 2 à 40 | |
Fil de pouce | Le TPI | 1 à 14 | |
Fil de module | MP | 1.5 à 20 | |
Max. déplacement du glissement transversal | mm | 800 | |
Max. déplacement de la glissière supérieure | mm | 600 | |
Section de la tige de l'outil | mm | 70 x 70 | |
Démètre de la plume de la queue | mm | 300 | |
Voyage par plumes de queue | mm | 300 | |
Plumes coniques de la queue | - | 100, 1:7 | |
Vitesse d'alimentation rapide du stock | mm/min | 3000 | |
Vitesse d'alimentation rapide de la plume de la queue | mm/min | 664 | |
Puissance du moteur principal | kW | 75 | |
Longueur de la machine | mm | 13577 à 21577 | |
Largeur de la machine | mm | 2515 | |
Hauteur de la machine | mm | 2655 |
· 4 mâchoires à rouleaux lourds à rouleaux indépendants · repos constant (longueur supérieure à 3 M) · Suivre le repos (longueur supérieure à 3 M) · Résistant électrique · Centre mort de l'écorce · poste d'outillage à 4 stations · Système de refroidissement · Lampe de travail · Outils et boîte à outils · Coude et boulons de nivellement · Manuel d'utilisation (anglais) | · Indicateur numérique à 2 ou 3 axes · Garde de chuck · Garde-outil · Résistant aux éclaboussures arrière · Postes d'outils à changement rapide · Appareil de broyage |

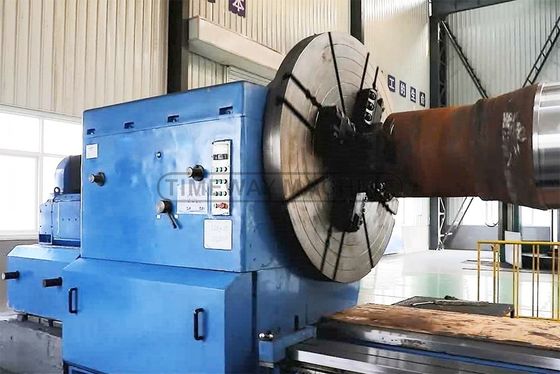

Boîte à broche:
Pour la machine à tourner, la broche à travers le trou
diamètre 85 mm, structure divisée en boîtes, rigidité de contact élevée; la broche utilisant un support avant et arrière de type deux points
La structure mécanique, de sorte que les grands tours radial et axiale de l'écoulement, haute précision de rotation.
et le broyage de précision des engins, haute précision, fonctionnement en douceur, faible bruit.
diamètre 85 mm, structure divisée en boîtes, rigidité de contact élevée; la broche utilisant un support avant et arrière de type deux points
La structure mécanique, de sorte que les grands tours radial et axiale de l'écoulement, haute précision de rotation.
et le broyage de précision des engins, haute précision, fonctionnement en douceur, faible bruit.

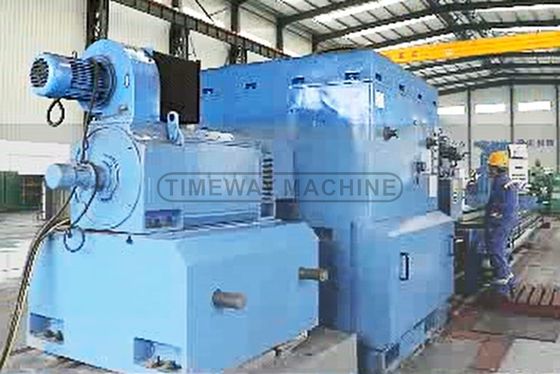

Moteur principal à courant continu de 75 kW:
Les tours lourds peuvent gagner en vitesse de broche
0.8-160 tours/min avec transmission sans pas, la structure de la transmission principale est entraînée par le moteur principal DC 75 kW, un couple important et une forte force de rotation pour la coupe lourde,la vitesse de la broche est réglée par réglage de la pression et du magnétisme.
0.8-160 tours/min avec transmission sans pas, la structure de la transmission principale est entraînée par le moteur principal DC 75 kW, un couple important et une forte force de rotation pour la coupe lourde,la vitesse de la broche est réglée par réglage de la pression et du magnétisme.

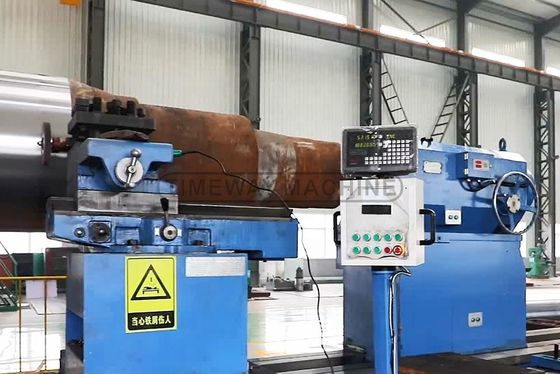

Pour le transport:
Le système d'alimentation du tour est relié au système principal
conduire à travers la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche, et la vitesse d'alimentation convenable à sélectionner.
Deux rangées de racks de haute précision sont installés à l'avant et à l'arrière des tours lourds géants, les racks avant entraîne le
Le moteur est équipé d'un moteur de traction pour réaliser le tournage des fils, et le support arrière entraîne le mouvement motorisé de l'ennemi.
conduire à travers la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche, et la vitesse d'alimentation convenable à sélectionner.
Deux rangées de racks de haute précision sont installés à l'avant et à l'arrière des tours lourds géants, les racks avant entraîne le
Le moteur est équipé d'un moteur de traction pour réaliser le tournage des fils, et le support arrière entraîne le mouvement motorisé de l'ennemi.

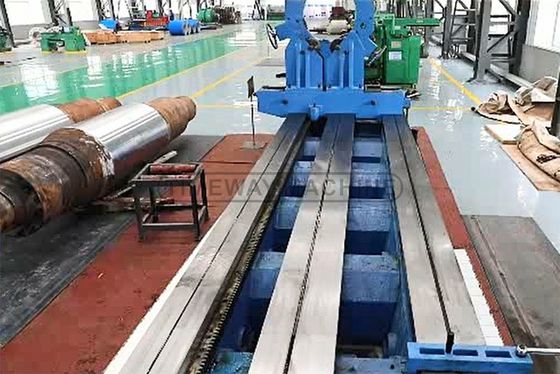

Trois rails coulissants:
La grande charge lourde adopte la structure de trois rails coulissants, la largeur du lit est jusqu'à 1600 mm, haute rigidité et forte anti-vibration de sorte que la capacité de chargement soit de 40 tonnes.Les rails des tours sont durcis à moyenne fréquence (HRC68), et broyé par broyage des rails importés
Les machines lourdes ont donc une longue durée de vie, une grande rigidité et une bonne stabilité.
Les machines lourdes ont donc une longue durée de vie, une grande rigidité et une bonne stabilité.

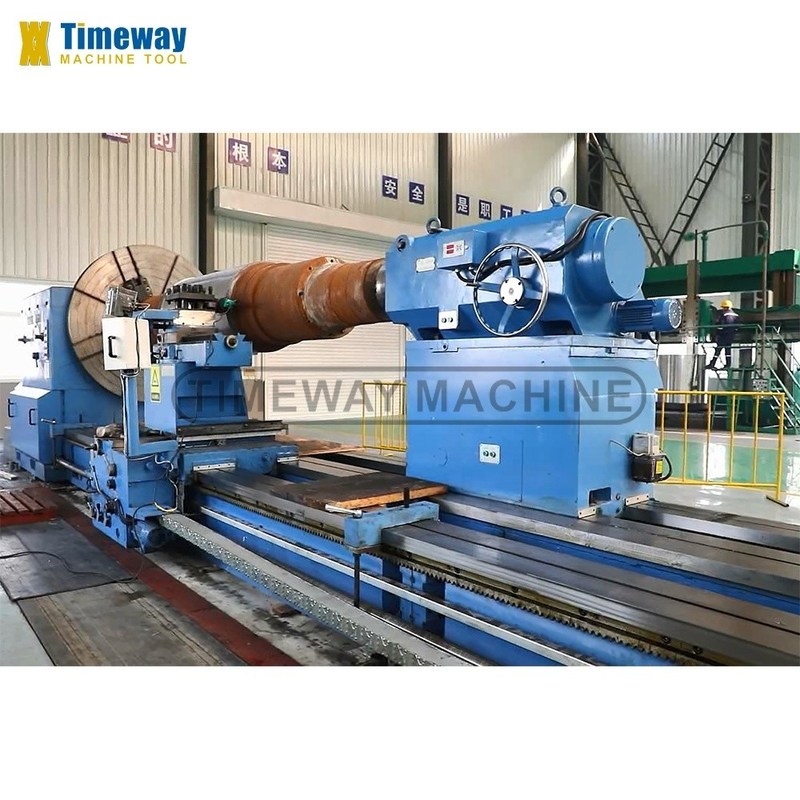

Le stock de queue
Haute rigidité et grande capacité de chargement.
Diamètre de la queue: 400 mm
Angle conique du centre: 75°
Déplacement effectif du stock: 300 mm
Traction transversale de la queue: 15 mm
Diamètre de la queue: 400 mm
Angle conique du centre: 75°
Déplacement effectif du stock: 300 mm
Traction transversale de la queue: 15 mm

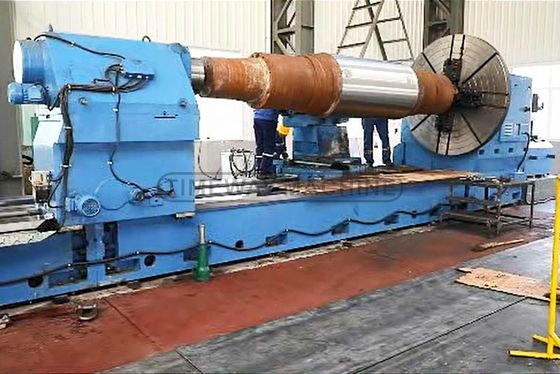

Reste constant et support du rouleau:
Les tours géants sont équipés de repos régulier, le support de rouleaux est facultatif au choix du client.
Armoire électrique:
Législation claire sur le câble, marquage CE des composants électriques.
