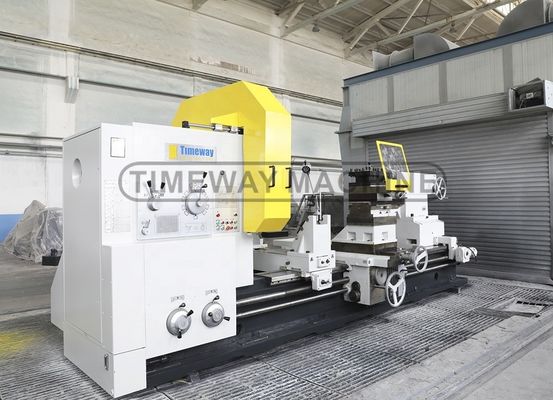

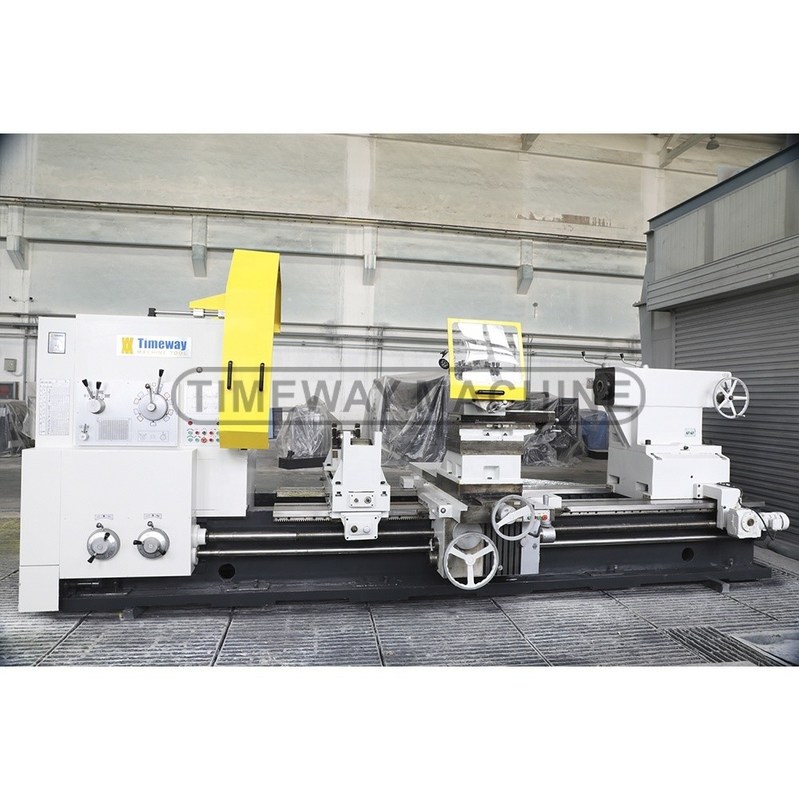

Vitesse du tour 3.15-315 21 Machine de tour parallèle lourde 2000 mm pour le tour parallèle
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC TIMEWAY |
| Numéro de modèle: | L'AL-2000 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $80,000.00/sets 1-2 sets |
| Détails d'emballage: | boîtier en bois ou en contreplaqué |
| Capacité d'approvisionnement: | 50 ensembles par mois. |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 3000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1100 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 30 |
| Voltage: | Selon la demande du client | Dimension ((L*W*H): | Pour les véhicules à moteur à combustion |
| Poids (kg): | 15000 KG | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Max. Turning Diameter: | 2 000 mm |
| Max. diamètre tournant de la barre: | 1650 mm | Max. Poids de la pièce à usiner: | 16 ou 20 tonnes |
| Vitesse du tour: | 3.15 à 315 (21); 3.5-291 (12) | Voyage à l'axe X: | 900 mm |
| Le déplacement de la diapositive supérieure: | 360mm | Diamètre de la pochette de la queue: | 260 mm |
| Voyage de douille de contre-pointe: | 300 mm | Type de guidage: | Largeur 1100 mm rails rectangulaires |
| Service après-vente fourni: | Assistance en ligne | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Industrie concernée: | Salles de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Canada, Turquie, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Russie, Afrique | Composants de base: | Résistant à l'humidité |
| Max. Longueur tournée (mm): | 2800 millimètres | Année: | 2020 |
| Port: | Port de Chine | ||
Description de produit
Machines à tour horizontales Machines à tour parallèles lourdes
* * * AL-1250
* * * AL-1600
* * * * AL-1800
* * * * * AL-2000
Les machines à tour parallèles de travail lourd sont adaptées à divers travaux de tournage, tels que le tournage de surfaces cylindriques externes et internes, de faces terminales et le tournage de fils métriques ou de pouces,fils de modules et fils de trame diamétrique, ect.
Le tournage motorisé à courte côte peut être effectué par la glissière supérieure indépendamment, et le tournage motorisé à longue côte peut être effectué par la glissière supérieure combinée à l'alimentation longitudinale.
Caractéristiques:
1Ces tours parallèles lourds adoptent des voies de guidage à induction rectangulaires de 1100 mm de large durcies et au sol, d'excellente stabilité.d'une rigidité élevée et d'un support maximum de 16 tonnes entre les centres.
2. La broche principale est de roulements à rouleaux de précision à structure de support à trois points, assurez-vous de la haute précision pour la sortie du tour parallèle.
3. Des guides de selle avec ceinture teflon revêtue, structure de plume de queue tournante pour minimiser le frottement et la production de chaleur.
Principales spécifications techniques:
| Spécification | Unité | Le numéro d'enregistrement | Le numéro AL-1600 | Le numéro d'identification | L'AL-2000 | ||
| Capacité | Passez-vous sur le lit. | mm | 1250 | 1600 | 1800 | 2000 | |
| Faire basculer la voiture | mm | 900 | 1250 | 1280 | 1650 | ||
| Longueur maximale de la pièce à usiner | mm | 3000 ~ 20000 | |||||
| Max. longueur de virage | mm | 2800 ~ 19800 | |||||
| Durabilité du guidage | mm | 1100 | |||||
| Le moulin à rouleaux | Code du nez de broche | mm | A2 à 15 | ||||
| Spindle à travers le bol | mm | 100 | |||||
| Trou conique de la broche | - | métrique 140 | |||||
| Nombre de vitesses de virage en avant | espèces | 21 espèces | |||||
| Nombre de vitesses de virage à l'envers | espèces | 12 espèces | |||||
| Vitesse du fuseau | En avant | R/min | 3.15 à 315. | ||||
| En arrière | R/min | 3.5 à 291 | |||||
| Mouvement de l'alimentation | Nombre d'aliments par tour ((longitudinal/transversal) | espèces | 56/56espèces | ||||
| Alimentation par révolution | Légendaire | mm/r | 0.1 ~ 12 ((0.004" ~ 0.473) ") | ||||
| Partie transversale | mm/r | 0.05 ~ 6 ((0.002" ~ 0.236') | |||||
| Poteaux d'outils supérieurs | mm/r | 0.025 ~ 3 ((0.001' ~ 0.118") | |||||
| Nombre et portée du fil métrique | mm | 44; 1 à 120 mm | |||||
| Nombre et plage de fils de pouces | Le TPI | 31; 28 à 1/4" | |||||
| Nombre et portée du fil du module | mm | 45;0.5 à 60 mm | |||||
| Nombre et plage de fils de fil de trame diamétrique | DP | 38• 1/2 à 56DP | |||||
| Postes d'outils | Distance entre la ligne centrale de la broche et le plan de repos de l'outil | mm | 53 | ||||
| Section de la tige de l'outil | mm | 50 | |||||
| Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90° | |||||
| Max. déplacement de la glissière supérieure | mm | 380 | |||||
| Max. déplacement du glissement transversal | mm | Le montant de l'aide | 850 ((33') | 850 | Pour les produits de l'industrie | ||
| Le déplacement des postes d'outils par tour de la glissière de la glissière supérieure ou transversale | mm | 0.05 ((0.002") | |||||
| Vitesse de déplacement rapide | Légendaire | mm/min | 3740 | ||||
| Partie transversale | mm/min | 1870 | |||||
| Glissière supérieure | mm/min | 935 | |||||
| Le stock de queue | Diamètre de la plume de la queue | mm | Les États membres doivent: | ||||
| Voyage de la plume de queue | mm | 300 (((12") | |||||
| Pneumatique à base de plumes de cheval |
| Morse 6 | |||||
| Dimension globale de la machine | Taille | mm | 2120 | 2670 | 2770 | 2870 | |
| Largeur | mm | 2360 | |||||
| Poids maximal de la pièce à usiner | en kg | Le montant de l'allocation est calculé en fonction de l'importation de la marchandise. | |||||

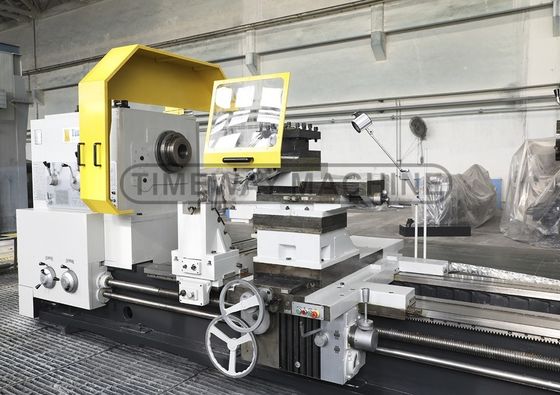

| Boîte à fuseaux et chariot:
Le nez de broche du tour parallèle est A2-15, standard équipé d'un broche à 4 mâchoires de diamètre 1600 mm.
La machine de tour parallèle peut obtenir 33 étapes de vitesse de broche par changement d'engrenage, assurez-vous de différents types de traitement requis.

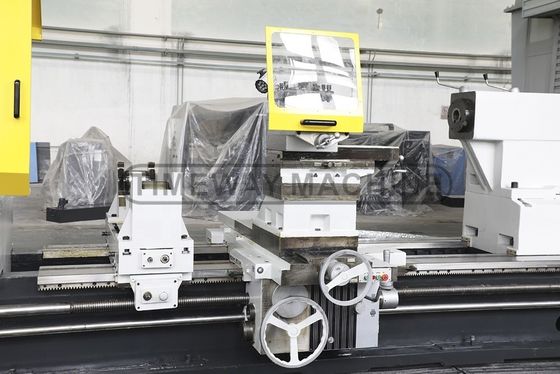

Le tour peut réaliser la coupe automatique et l'alimentation rapide sur la croix, la direction longitudinale, et terminer l'alimentation mécanique pour le poteau d'outil supérieur.
|

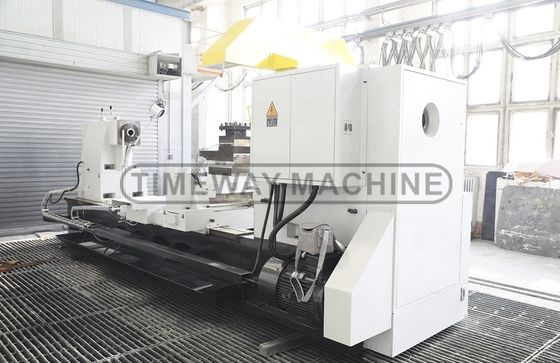

| Armoire électrique:
L'armoire électrique est installée à l'arrière du parallèle, elle est belle et pratique à transporter.
L'armoire électrique est conforme à la norme CE, tous les composants électriques adoptent la marque célèbre, les clients choisissent également la marque que vous aimez.
| |
| | Parties à moteur électrique:
Le tour parallèle standard de travail lourd est équipé d'un coussin électrique en mouvement, réduisant l'intensité du travail des opérateurs. |
| Reposez-vous régulièrement
Comme configuration standard, le repos constant répond à la barre de coupe mince et longue, pour garantir la précision de l'usinage. | |
| | Support de roulement:
Le support à rouleaux est utilisé pour charger des pièces lourdes et de grande taille, augmenter la capacité de chargement jusqu'à 20 tonnes du tour parallèle. |
