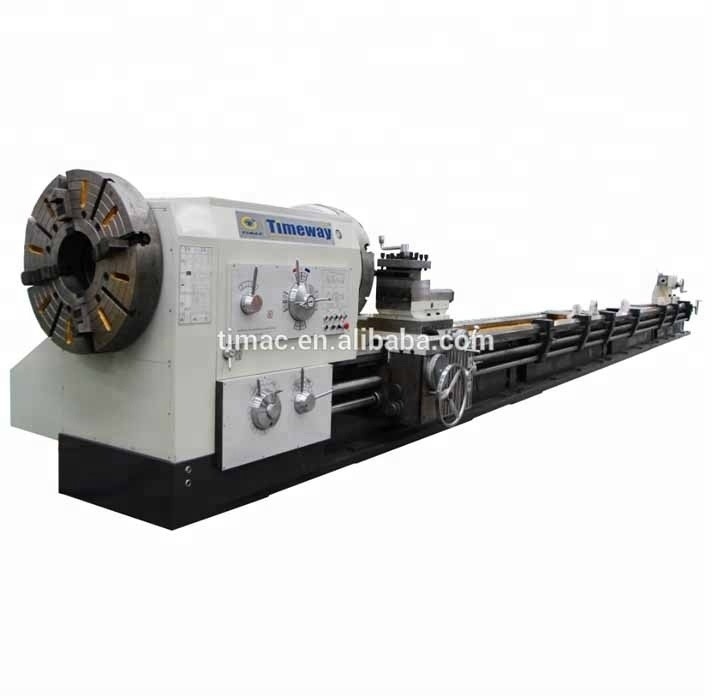

16-380 tours par minute Vitesse de la broche manuelle Tour à fil de tube horizontal pour champ pétrolier 130-270 mm
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Pour les appareils à commande numérique |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $52,736.00/sets 1-2 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 200 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 3000 | Région de vitesse de la broche ((rpm): | 16 - 380 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 22 | Voltage: | sur demande |
| Dimension ((L*W*H): | Pour les pièces de rechange | Poids (kg): | 11500 kilogrammes |
| Garantie: | 1 année | Points clés de vente: | Économie d'énergie |
| Type de commercialisation: | Nouveau produit 2020 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Type de machine: | Le tour à fil de tuyauterie moteur | Plage de diamètre des tuyaux d'usinage: | 130 à 270 mm |
| Trou d'axe: | 280 mm | Largeur de lit: | 755mm |
| Max. Poids de la pièce à usiner: | 5 000 kg | Vitesse de la broche: | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Taille de la broche: | Le véhicule doit être équipé d'un dispositif de détection des risques. | Max. Swing Diameter: | Pour les véhicules à moteur |
| Le poids: | 11500kg | Le pouvoir: | 22 kW |
| Condition: | Nouveau | Industrie concernée: | Boutiques de matériaux de construction, ateliers de réparation de machines, usine de fabrication, re |
| Emplacement de la salle d'exposition: | Canada, Turquie, Allemagne, Indonésie, Mexique, Russie, Roumanie | Composants de base: | Ressorts, engrenages, moteur, moteur |
| Max. Longueur tournée (mm): | 3000 millimètres | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 280 |
| Année: | 2022 | Port: | Le port de Chine. |
Description de produit
Tour à filetage de tubes horizontaux manuels pour champs pétroliers
Le numéro de série est le numéro de série de l'appareil
Perspectives principales
Description du produit
Caractéristiques:
- Les tours à pétrole sont utilisés pour tourner les fils de tuyaux, à l'intérieur et à l'extérieur.
- Ils peuvent être utilisés pour fabriquer des cercles externes, des trous et des surfaces de bout d'arbre ou de disque comme machines-outils générales.
- Tête massif avec fuseau de précision fonctionnant dans des roulements à rouleaux coniques, 2 montures à rouleaux de tour à chaque côté
- Un couple élevé à la broche de travail assure des taux élevés de décapage des copeaux lors de l'usinage de pièces de grand diamètre.
- Législature de la machine lourde en fonte de qualité supérieure, avec des guides durcis et en terre.
- Des commandes centrales et pratiques pour les conduites d'alimentation et de fil.
- Un large éventail de fils métriques et de pouces.
- Les engrenages sont durcis et broyés.
- Porteur d'outils à 4 stations.
- Le système de refroidissement est inclus.
Machinerie pour les fils coniques internes et externes:
Paramètre technique:

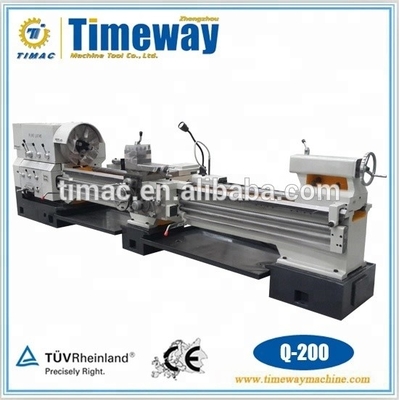

| Spécification | Unité | Le Q-200 | Le Q-225 | Le Q-240 | Le Q-280 | Le Q-330 | |
| Capacité | Passez-vous sur le lit. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ800 | Φ1000 | Φ1000 |
| Faites glisser la carte. | mm | Le numéro de série | Le numéro de série | Φ480 | Φ610 | Φ610 | |
| Distance entre les centres | mm | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | |
| Plage de filtrage des tuyaux | mm | Φ50 à 193 | Φ50 à 220 | Φ60 à 230 | Φ130 à 270 | Φ190 à 320 | |
| Largeur du lit | mm | 550 | 550 | 705 | 755 | 755 | |
| Voyage par axe X | mm | 320 | 320 | 320 | 520 | 520 | |
| Voyage par axe Z | mm | Pour les produits de la catégorie 1 | Pour les produits de la catégorie 1 | Pour les produits de la catégorie 1 | 1300/2800 | 1300/2800 | |
| Capacité de charge maximale | en kg | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Le moulin à rouleaux | Parcours de fente | mm | Φ200 | Φ225 | Φ240 | Φ280 | Φ330 |
| Étapes de vitesse de la broche | étapes | Je ne sais pas si c'est le cas.6 | Je ne sais pas si c'est le cas.6 | 12 | 12 | 9 | |
| Vitesse du fuseau | Rpm | 24-300/38-384 | 24-300/38-384 | 20 à 460 | 16 à 380. | 7.5 à 280. | |
| Taille de la broche | mm | Φ520 | Φ520 | Φ630 | Φ800 | Φ780 | |
| Type de chuck | - | Manuel à 4 mâchoires | Manuel à 4 mâchoires | électrique à 4 mâchoires | Manuel à 4 mâchoires | électrique à 4 mâchoires | |
| Tourelle | Type de tourelle | - | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles |
| Taille de la tige de l'outil | mm | 32x32 | 32x32 | 32x32 | 40 x 40 | 40 x 40 | |
| Voyage de la tourelle | mm | 200 | 200 | 200 | 300 | 300 | |
| Alimentation pour animaux | Type d'alimentation/gamme sur l'axe X | mm/r | 22/0.02 à 0.45 | 22/0.02 à 0.45 | 22/0.02 à 0.45 | 64/0.05 à 12.15 | 22/0.02 à 0.45 |
| Alimentation rapide dans l'axe X | mm/min | 2300 | 2300 | 2300 | 1870 | 1870 | |
| Types d'aliments pour l'axe Z/gamme | mm/r | Le Parlement européen33 | Le Parlement européen33 | Le Parlement européen33 | 64/0.1-24. Je vous en prie.3 | Le Parlement européen33 | |
| Alimentation rapide par axe Z | mm/min | 4000 | 4000 | 4000 | 3740 | 3740 | |
| Le fil Coupe | Numéro de fil métrique et de gamme | mm | 24/1 à 14 | 24/1 à 14 | 1 à 15 | 30/1 à 30 | 23/1 à 15 |
| Nombre de fils et de gammes de pouces | Je ne sais pas. | - Je vous en prie. | - Je vous en prie. | 1 à 14 | 27/1 à 28 | 22/2-28 | |
| Numéro de fil et de gamme du module | mm | - | - | 0.5 à 7.5 | - | - | |
| Nombre de fils DP et gamme | Je ne sais pas. | - | - | 2 à 28 | - | - | |
| Le stock de queue | Diamètre de la plume de la queue | mm | Φ100 | Φ100 | Φ100 | Φ140 | Φ140 |
| Plumes coniques de la queue | - | MT5# | MT5# | MT5# | MT6# | MT6# | |
| Voyage par plumes de queue | mm | 250 | 250 | 250 | 300 | 300 | |
| Le pouvoir | Puissance du moteur principal | kW | 7.5 | 7.5 | 18.5 | 22 | 22 |
| Puissance du moteur rapide | kW | 0.3 | 0.3 | 1.1 | 1.5 | 1.5 | |
| Puissance du moteur du liquide de refroidissement | kW | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Autres | Dimensions de la machine | mm | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 | 5000/6500 x2100 x1600 | 5000/6500 x2100x1630 |
| Poids de la machine | en kg | 4200/5050 | 4300/5150 | 8500/9500 | Résultats de l'enquête | 11500/13000 | |
Configuration standard:

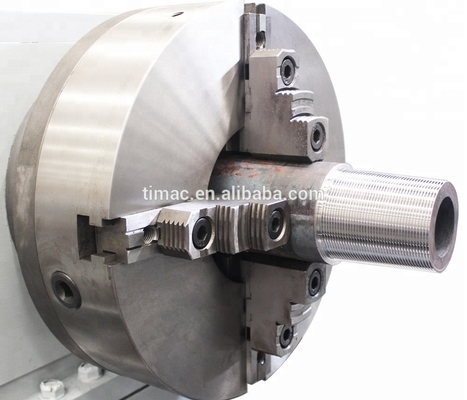

- 4 - écouteur indépendant de la mâchoire, 2 ensembles
- Dispositif de tournage conique, 1 jeu
- Support extérieur à bord, 1 pièce
- Résistance à la traction manuelle
- Garde de poste à l'aide de broches et d'outils
- Système de refroidissement, lumière halogène
- Outil d'entretien et boîte à outils
- Manuel d'utilisation en anglais
Images détaillées

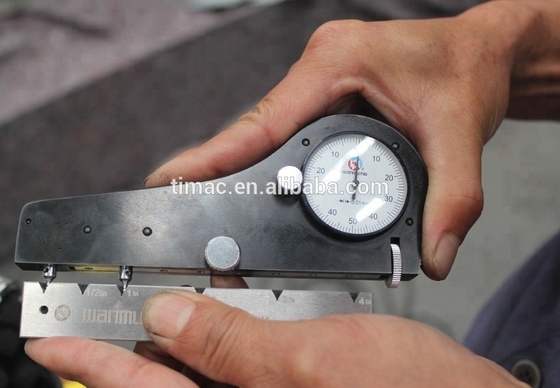

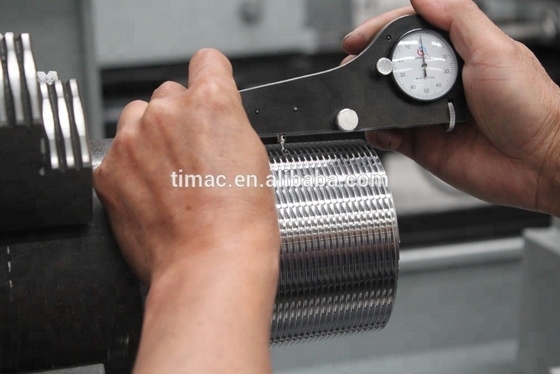

Coupe et épreuve des fils coniques:

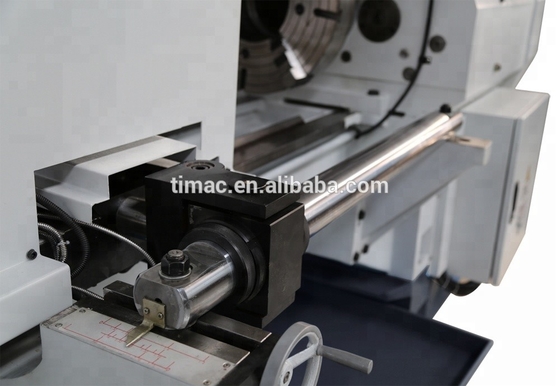

Dispositif de tournage conique:
