La taille de la pièce à usiner est de 1500 mm.
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Numéro de modèle: | Je ne sais pas. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $38,999.00/sets 1-1 sets |
| Détails d'emballage: | boîtier en bois ou en contreplaqué, palettes |
| Capacité d'approvisionnement: | 800 ensembles par an |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 1500 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 3000 | Largeur du lit (mm): | 600 mm |
| Puissance du moteur à broche ((kW): | 15 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 420 millimètres |
| Voyage (axe Z) (mm): | 1500 mm | Précision de positionnement (mm): | ±0.001 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.008 | Dimension ((L*W*H): | Pour les appareils à commande numérique: |
| Voltage: | Pour les appareils à commande numérique | Système de commande CNC: | Siemens 808d |
| Les postes d'outillage: | 4 | Poids (kg): | 5300 |
| Garantie: | 1 année | Points clés de vente: | Longue durée de vie |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur: | Option personnalisée |
| Taper à fuseau: | Le métrique 120 (métrique 150 est facultative) | Type de machine: | Le tour horizontal CNC pour travaux lourds |
| Vitesse de la broche (manuelle en 4 étapes): | 8-800 (sans étape dans les étapes) | Vitesse de la broche (auto 4 étapes): | 8-800 (sans étape dans les étapes) |
| Velocité de la broche (manuelle): | 6-750 (18 étapes) | Vitesse d'alimentation rapide dans l'axe X: | 4000mm/minute |
| Vitesse d'alimentation rapide en axe Z: | 5000mm/min | Précision de travail: | IT6 |
| Légèreté: | Ra1,6um | Condition: | Nouveau |
| Marque de Toolpost: | - Je vous en prie. | Industrie concernée: | Fabrication, travaux de construction |
| Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Pakistan, Mexique, Russie | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 (140 au choix) | Max. Longueur tournée (mm): | 1350 |
| Type de commercialisation: | Produit chaud 2021 | Composants de base: | Ressorts, moteur, pompe, engrenage, récipient sous pression, boîte de vitesses, système CNC |
Description de produit
Description des produits
√ Système CNC FANUC/GSK/SIEMENS √ à 3 mâchoires √ poste-outil électrique à 4 stations √ Lampe de travail √ Système de refroidissement √ Garde à demi-fermé √ Générateur d'impulsions manuel (MPG) √ Les centres morts √ pistolet à huile √ Lampe pilote √ pompe de lubrification automatique √ Traction manuelle de la queue √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | - Quatre mâchoires. _ Reposez-vous constamment Suivre le reste - Une chute hydraulique. - Une chute pneumatique. - Un support hydraulique. _ poste-outil à 6 stations _ Centres en direct _ Air conditionné - Un convoyeur à puces. - À pleine défense. |
Spécification | Unité | Un AK-800 | Un AK-1000 | |
Max, tourne-toi sur le lit. | mm | 800 | 1000 | |
Max... tourne sur le glissement croisé | mm | 480 | 680 | |
Distance entre les centres | mm | Le montant de l'aide est fixé à l'ordre de 1000/1500/2000/3000/4000/5000/6000/8000/- | ||
Max. longueur de virage | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. | ||
Largeur du lit | mm | 600 | 600 | |
Capacité de chargement | en kg | 3000 | 3000 | |
Nose à broche | mm | C11 (C15 est facultatif) | C11 (C15 est facultatif) | |
Parcours à fente | mm | 100 (140 au choix) | 100 (140 au choix) | |
Tone de la broche | - | Le métrique 120 (métrique 150 est facultative) | Le métrique 120 (métrique 150 est facultative) | |
Vitesse de la broche (étapes manuelles) | Rpm | 6 à 750 (18) | 6 à 750 (18) | |
Vitesse de la broche (manuelle 4 étapes sans pas) | Rpm | 8 à 800 | 8 à 800 | |
Vitesse de la broche (hydraulique 4 étapes, sans étape) | Rpm | 8 à 800 | 8 à 800 | |
Hauteur du centre | mm | 400 | 500 | |
Taille de la broche | mm | 400 | 400 | |
Unité d'alimentation minimale de l'axe X/Z | mm | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | |
Vitesse d'alimentation rapide dans l'axe X/Z | mm/min | 4000/5000 | 4000/5000 | |
Voyage croisé (X) | mm | 420 | 420 | |
Type de poteau d'outil | - | V4 (V6/H6/H8 en option) | V4 (V6/H6/H8 en option) | |
Temps de changement d'outil | s | 2.4 | 2.4 | |
Précision de positionnement de la tourelle | mm | 0.008 | 0.008 | |
Taille de la section d'outil | mm | 40 x 40 | 40 x 40 | |
Diamètre de la plume de la queue | mm | 100 | 100 | |
Voyage par plumes de queue | mm | 250 | 250 | |
Plumes coniques de la queue | - | MT6 (MT5 facultatif) | MT6 (MT5 facultatif) | |
Système CNC | - | Les États membres doivent déterminer si les mesures d'intervention visées au paragraphe 1 sont justifiées. | Les États membres doivent déterminer si les mesures d'intervention visées au paragraphe 1 sont justifiées. | |
Précision de travail | - | IT6 | IT6 | |
Roughness de la surface | μm | Je suis Ra1.6 | Je suis Ra1.6 | |
Puissance du moteur principal | kW | 15 | 15 | |
Poids de la machine | en kg | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. | ||
Longueur de la machine | mm | Le montant de la taxe de séjour est fixé au montant de la taxe de séjour. | ||
Largeur de la machine | mm | 2219 | 2219 | |
Hauteur de la machine | mm | 1830 | 2010 | |
1.Ce tour CNC de série adopte la fonte de fer standard (HT300) une coulée de moulage, après le deuxième traitement de vieillissement, il a la caractéristique de performances stables; largeur de voie de guidage (600 mm), bonne rigidité,capacité anti-vibration; Traités par durcissement à moyenne fréquence (dureté supérieure à SHAW 68) et usinés par la machine de broyage à guidage importée, pour assurer une longue durée de vie, une grande précision et une bonne maintenance.
2.Le lit (de 1000 mm à 5000 mm) est de type unité, 6000 mm et au-dessus du lit est de type deux pièces butées.
3.Cette série de machines à fuseau a deux types, l'un est de Φ100 mm, l'autre est de Φ140 mm.SKF et autres roulements importés- un diamètre de forage de Φ140 mm pour le traitement de pièces de barres ou de tubes plus grandes.
4. échangeur hydraulique automatique à 4 changements contrôlé par le code M, changement de vitesse automatique sans pas contrôlé par la sélection du code S; changement de vitesse manuel à 4 pas contrôlé à la main,changement de vitesse automatique sans pas contrôlé par la sélection du code S; 18 pas manuels de changement de vitesse à commande manuelle.
5. La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseau.la tête est lubrifiée par un cycle de bain d'huile. L'extrémité avant de l'arbre principal adopte une structure à trois supports d'un roulement à billes angulaire à contact bidirectionnel. Améliorer la précision et augmenter la rigidité.Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.
6. Le moteur principal est un moteur à haute fréquence de 15 kW de puissance; équipé d'un mandrin manuel standard à trois mâchoires autocentré F400, selon les exigences de l'utilisateur final, manuel de taille différente,Les roues pneumatiques et hydrauliques à trois mâchoires et à quatre mâchoires peuvent être choisies.
7. Toutes les machines à tour sont équipées d'une tourelle électrique, de levage libre, de changement d'outil rapide et facile, il y a des stations verticales 4 et 6, des stations horizontales 6 et d'autres tourelles électriques au choix.
8. Avant la livraison, tous les tours seront testés par un détecteur laser britannique RENISHAW pour la détection et la compensation de la précision dynamique.donc le tour a une haute précision de positionnement et la répétition de la précision de positionnement.
9. Le système CNC utilise le système de contrôle servo CA de renommée internationale FANUC, SIEMENS ou China GSK. Le tour utilise une protection semi-fermé ou une protection entièrement fermée,équipé d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine a soudainement rencontré une panne de courant soudaine ou d'autres défaillances, en raison de la conception spéciale du circuit de commande,Il peut s'agir d'une protection individuelle pour assurer la sécurité de la machine et du personnel.Le panneau de commande est situé à environ 1500 mm du sol, très modéré, ergonomique, agréable et facile à utiliser et à comprendre le fonctionnement de la machine.
10.Cette série de tour est largement utilisée, fonctionnement flexible, adapté pour le traitement de toutes sortes de formes complexes d'arbre, ensembles, pièces de disque, tels que tourner la surface cylindrique interne et externe,surface conique, surface circulaire, face d'extrémité, rainures, chambre, filetage, spécialement pour les espèces multiples, traitement de petits lots de tours, adaptabilité du processus, efficacité de traitement élevée, faible taux de ferraille,bonne consistance du produit, facile à programmer, simple à utiliser, réduisant les exigences techniques des travailleurs, c'est le moyen de traitement mécanique idéal.
- Je ne sais pas.
- 3 mâchoires sont standard pour les pièces auto-centrées
- Facultatif à 4 mâchoires et à hydraulique

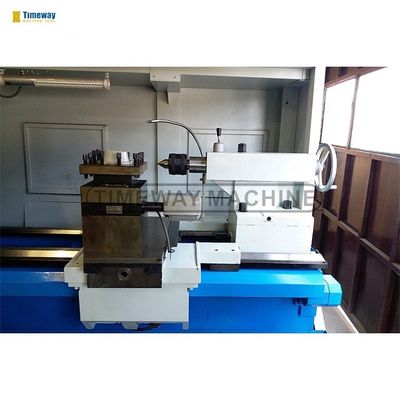

Tourelle électrique à 4 stations:
- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.
- Postes d'outils de changement rapide en option
Système CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.
Résistant à l'usure
Fonctionnement flexible et simple, pour réduire l'intensité de travail et accroître le plaisir de fonctionnement.
Armoire électrique conforme à la norme CE:
Une disposition électrique claire et soignée;
Adopter des composants électriques conformes à la norme CE.

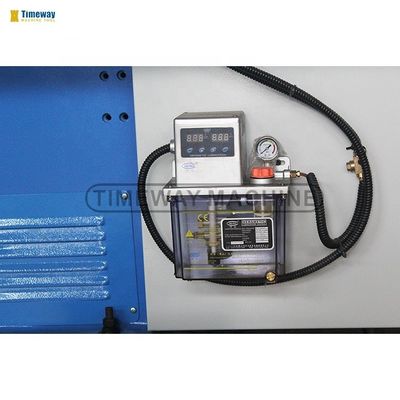

Pompes de lubrification automatiques:
Lubrifier automatiquement et de façon intermittente chaque rail de guidage pour prolonger la durée de vie de la machine.

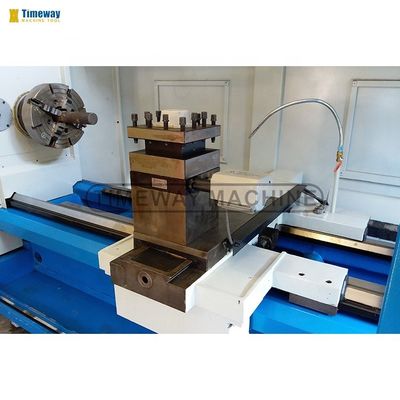

Tourelle verticale à 4 stations:
La norme
Tourelle verticale à 6 stations:
Optionnel
Tourelle horizontale à 6 stations:
Optionnel
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Parties d'essais complets:
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Interféromètre au laser Renishaw:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
