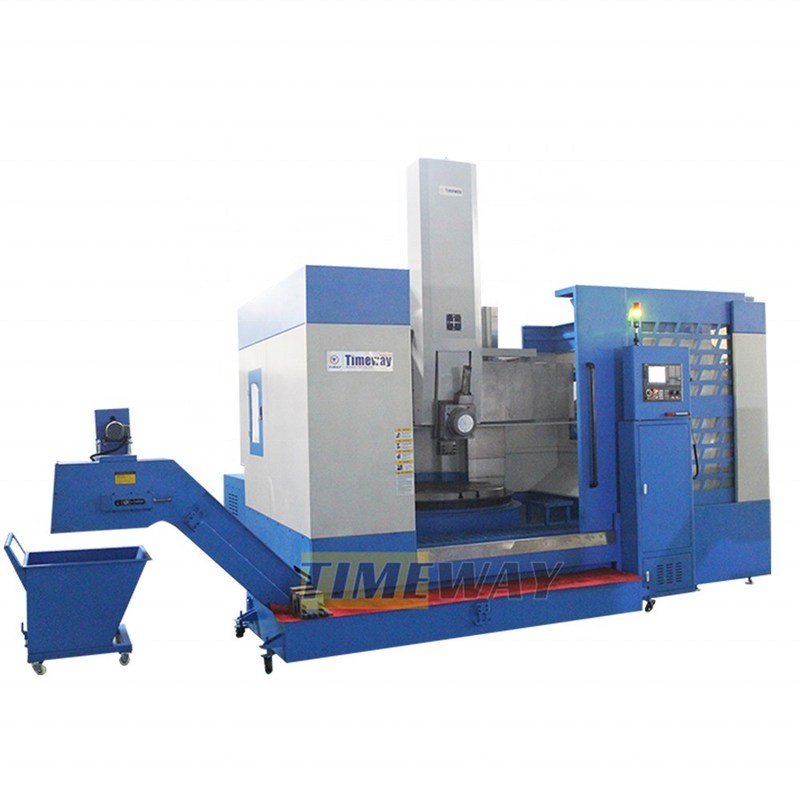

Puissante machine à tour CNC verticale avec une capacité de puissance de 60 kW et 800 mm de déplacement de l'axe Z
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Certification: | CE ISO |
| Numéro de modèle: | Le système de contrôle de l'équipement doit être conforme à l'annexe II. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $150,000.00/sets >=1 sets |
| Capacité d'approvisionnement: | 500 ensembles par an |
|
Détail Infomation |
|||
| Le type: | Verticale | Max. Longueur de la pièce (mm): | 1650 |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Max. Weight de l'objet (kilogrammes): | 8000 |
| Largeur du lit (mm): | 1 400 mm | Puissance du moteur à broche ((kW): | 37 |
| Nombre de broches: | Deux jumeaux | Nombre d'axes: | 2 |
| Voyage (axe X): | 995 mm | Voyage (axe Z) (mm): | 800 mm |
| Précision de positionnement (mm): | ± 0.015 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.008 |
| Dimension ((L*W*H): | Pour les pièces de rechange, voir les notes de bas de page. | Voltage: | 380 V à 50 Hz |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 4 |
| Poids (kg): | 16500 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Diamètre de coupure maximal: | Unité de mesure | Max. hauteur de la pièce à usiner: | Pour les véhicules à moteur |
| Max. Poids de la pièce à usiner: | 8 000 kg | diamètre de table de travail: | Pour les véhicules à moteur |
| Vitesse de la broche: | 315 tours par minute | Capacité électrique: | 60 kW |
| Système CNC: | FANUC 0i-maté TD | Max. Swing Diameter: | 1650 mm |
| Le poids: | 16500kg | Condition: | Nouveau |
| Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usines de fabrication, tr | Emplacement de la salle d'exposition: | États-Unis, France, Allemagne, Brésil, Russie, Corée du Sud, EAU, Afrique du Sud, Australie |
| Type de commercialisation: | Produit ordinaire | Composants de base: | Ressorts, moteurs, pompes et engrenages |
| Année: | dernier jour | Velocité maximale de la broche (rpm): | 315 tours par heure |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 1600 | Max. Longueur tournée (mm): | 1650 |
Description de produit
Description du produit
Tours verticaux CNC
Caractéristique
Les pièces principales sont fabriquées en fonte de haute qualité, le traitement de vieillissement par contrainte, assurer la déformation lors d'une utilisation à long terme.augmenter considérablement la stabilité de la machine-outil. Toutes les pièces de structure avec renforcement de structure de type côte, améliorer la rigidité globale.une dureté d'éteinture pouvant atteindre 45 à 55 HRC. une bande souple à haute performance et résistante à l'usure, une perte de résistance à l'abrasion.
Spécification
Spécification | Unité | Le VLK-1250 | VLK-1600 |
Diamètre maximal du balancier | mm | Φ1300 | Φ1650 |
Max. diamètre de coupe | mm | Φ1250 | Φ1600 |
Max. hauteur de coupe | mm | 1000 | 1000 |
Poids maximal de la pièce à usiner | en kg | 5000 | 8000 |
Vitesse du fuseau | Rpm | 500 | 315 |
Taille de la table de travail | mm | Φ1100 | Φ1400 |
Puissance moteur maximale | kW | 25/30 | 30/37 |
Voyage par axe X | mm | -20 à 785 | -20 à 995 |
Voyage par axe Z | mm | 650 | 800 |
Voyage du faisceau | mm | 650 | 650 |
Nombre d'outils | - | 4 | 4 |
Taille du bâton d'outil | mm | Le 16/32/40 | Le 16/32/40 |
Système CNC | - | FANUC 0i-maté TD | FANUC 0i-maté TD |
Puissance totale | kW | 45 | 60 |
Surface du plancher | mm | Pour les appareils électroniques | Le nombre de points de contact |
Hauteur de la machine | mm | 4100 | 4500 |
Poids de la machine | en kg | 12000 | 16.5 |
Configuration standard
* Configuration standard
* Protecteur entièrement fermé
* Armoire électrique avec climatisation
* refroidisseur d'huile
* convoyeur de copeaux et voiture de ferraille
* Tourelle d'outil électrique à quatre stations
* Blocs de nivellement
* Lumière de mise en garde tricolore
* Système de lubrification automatique
* Lumière de travail
* Système hydraulique
* Système de refroidissement
* Protecteur entièrement fermé
* Armoire électrique avec climatisation
* refroidisseur d'huile
* convoyeur de copeaux et voiture de ferraille
* Tourelle d'outil électrique à quatre stations
* Blocs de nivellement
* Lumière de mise en garde tricolore
* Système de lubrification automatique
* Lumière de travail
* Système hydraulique
* Système de refroidissement
Des images détaillées

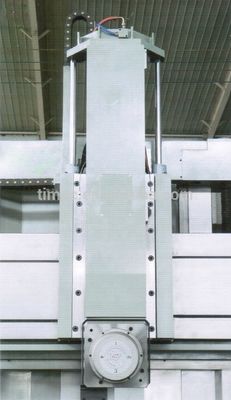

Poteaux d'outils verticaux
*En adoptant la structure du double cylindre d'équilibre et du moteur au milieu, assurer la stabilité de levage du bélier, garantir efficacement la précision de l'usinage de la pièce.L'axe X/Z adopte la lubrification obsessionnelle, le système de lubrification peut lubrifier à temps après le démarrage de la machine.

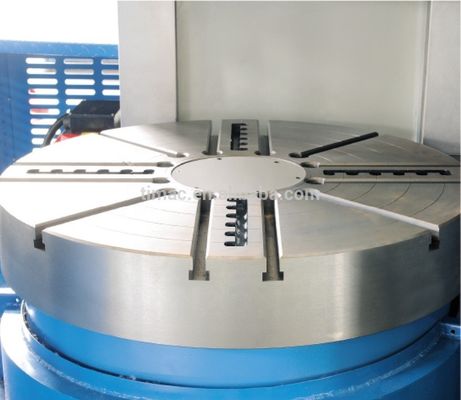

Le lecteur de table de travail
* Utilisation d'un moteur à deux vitesses à basse et haute vitesses, par transmission de la rotation de l'entraînement à V à courroie étroite droite, pour faire gagner à la vitesse de la table de travail.
Scoupe de levage
* En utilisant une double structure de levage, le moteur AC entraîne une vis à travers la boîte de vitesses des deux côtés de la colonne, par rapport au mécanisme de levage du tour vertical CNC de l'ancien type,la précision horizontale du faisceau transversal est plus stable.

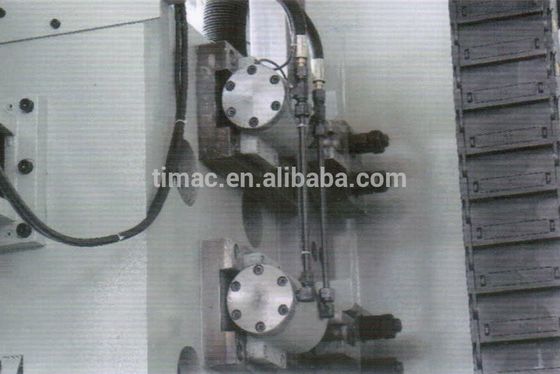

Prise de position
* La machine dispose de quatre points de serrage à l'arrière du faisceau; le mécanisme de serrage et le moteur de levage du faisceau sont enroulés; quatre points de serrage répartis uniformément et l'équilibre de la force de serrage,pour assurer la serrure de la poutre fermement fixée sur la colonne lorsque la poutre cesse de se soulever.
Unité d'alimentation
* L'alimentation horizontale ((X-axe) et verticale ((Z-axe) sont entraînées par un servo-moteur CA par l'intermédiaire de la vis à bille entraînant le réducteur d'engrenages,le réducteur et la vis à travers la connexion d'attelage flexible, haute efficacité de transmission, faible erreur de transmission, haute précision de transmission.
Four Station électrique outil-post
* Haute précision de positionnement, grande force de serrage, grande capacité de chargement, stable et fiable.
* Le support de coupe à queue de colombe unique, un positionnement plus précis, une plus grande force de serrage.
* Le support de coupe à queue de colombe unique, un positionnement plus précis, une plus grande force de serrage.
Commentaires des clients
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Profil de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
